Кабина (2) — HITACHI EX120

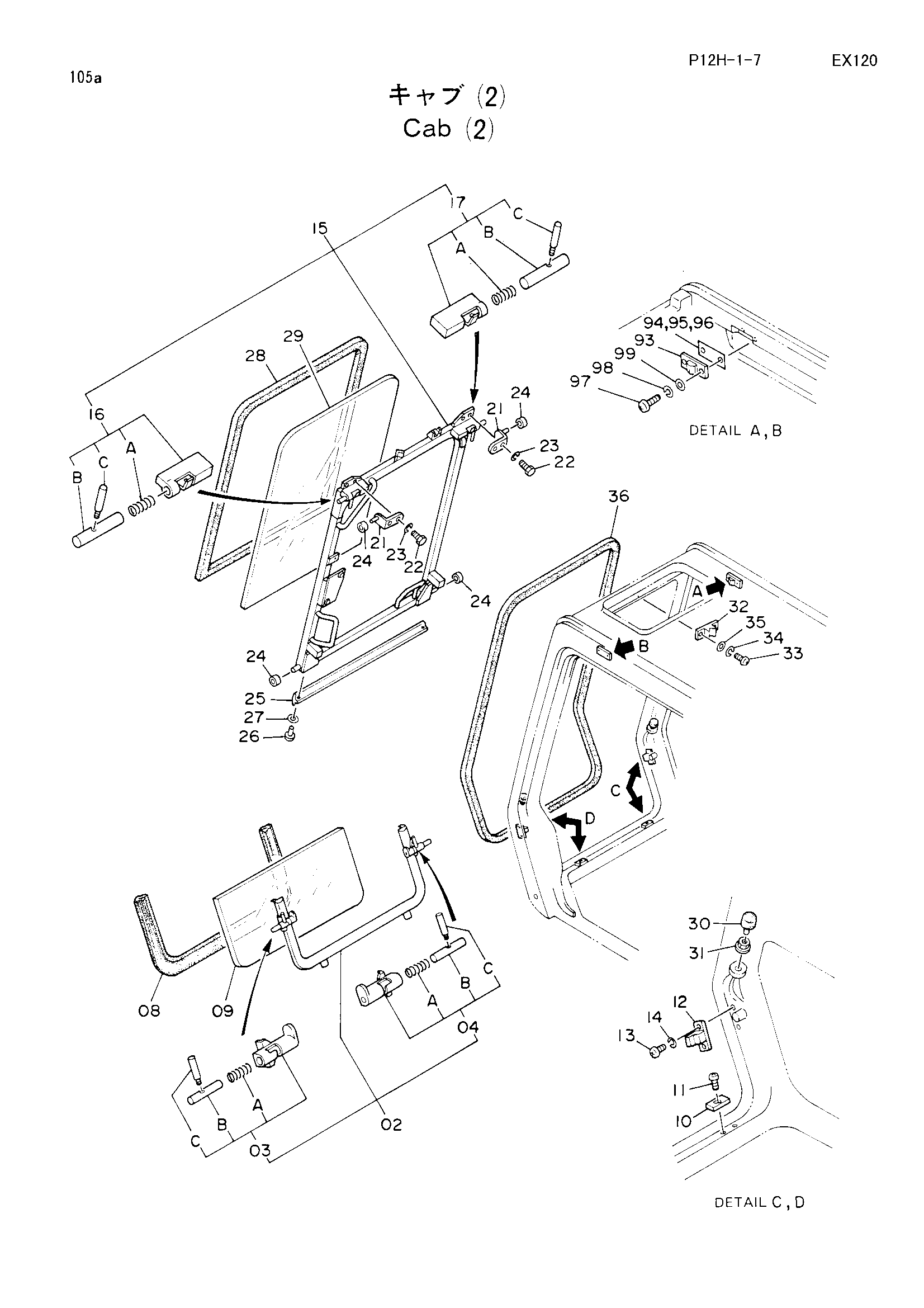

Заводская схема «Кабина (2)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4204543	Рама	1
03	4204544	Блокировка L	1
03A	4204546	Пружина	1
03B	4204547	Палец	1
03C	4204548	Рычаг	1
04	4204545	Блокировка R	1
04A	4204546	Пружина	1
04B	4204547	Палец	1
04C	4204548	Рычаг	1
08	4204549	Резиновый Z	1
09	4204550	Стекло	1
10	4204551	Резиновая прокладка	2
11	M470616	Винт	2
12	4204552	Ограничитель	2
13	J850614	Винт	4
14	J251006	Пружинная шайба	4
15	4204553	Рама	1
16	4204554	Блокировка L	1
16A	494918	Пружина	1
16B	4204556	Палец	1
16C	4204548	Рычаг	1
17	4204555	Блокировка R	1
17A	494918	Пружина	1
17B	4204556	Палец	1
17C	4204548	Рычаг	1
21	4204557	Кронштейн	2
22	J900820	Болт	4
23	A590908	Пружинная шайба	4
24	4204558	Ролик	4
25	4204559	Резиновая прокладка	1
26	4138159	Винт	4
27	A590103	Плоская шайба	4
28	4204560	Резиновый H	1
29	4204561	Стекло	1
30	4204562	Ограничитель	2
31	4204563	Гайка	2
32	4204564	Ограничитель	1
33	J850816	Винт	2
34	J251008	Пружинная шайба	2
35	J250008	Плоская шайба	2
36	4204565	Резиновая прокладка	1
93	4204595	Ограничитель	2
94	4204596	Регулировочная шайба 1.0	1
95	4204597	Регулировочная шайба 1.2	1
96	4204598	Регулировочная шайба 1.6	1
97	J850816	Винт	4
98	J251008	Пружинная шайба	4
99	J250008	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
