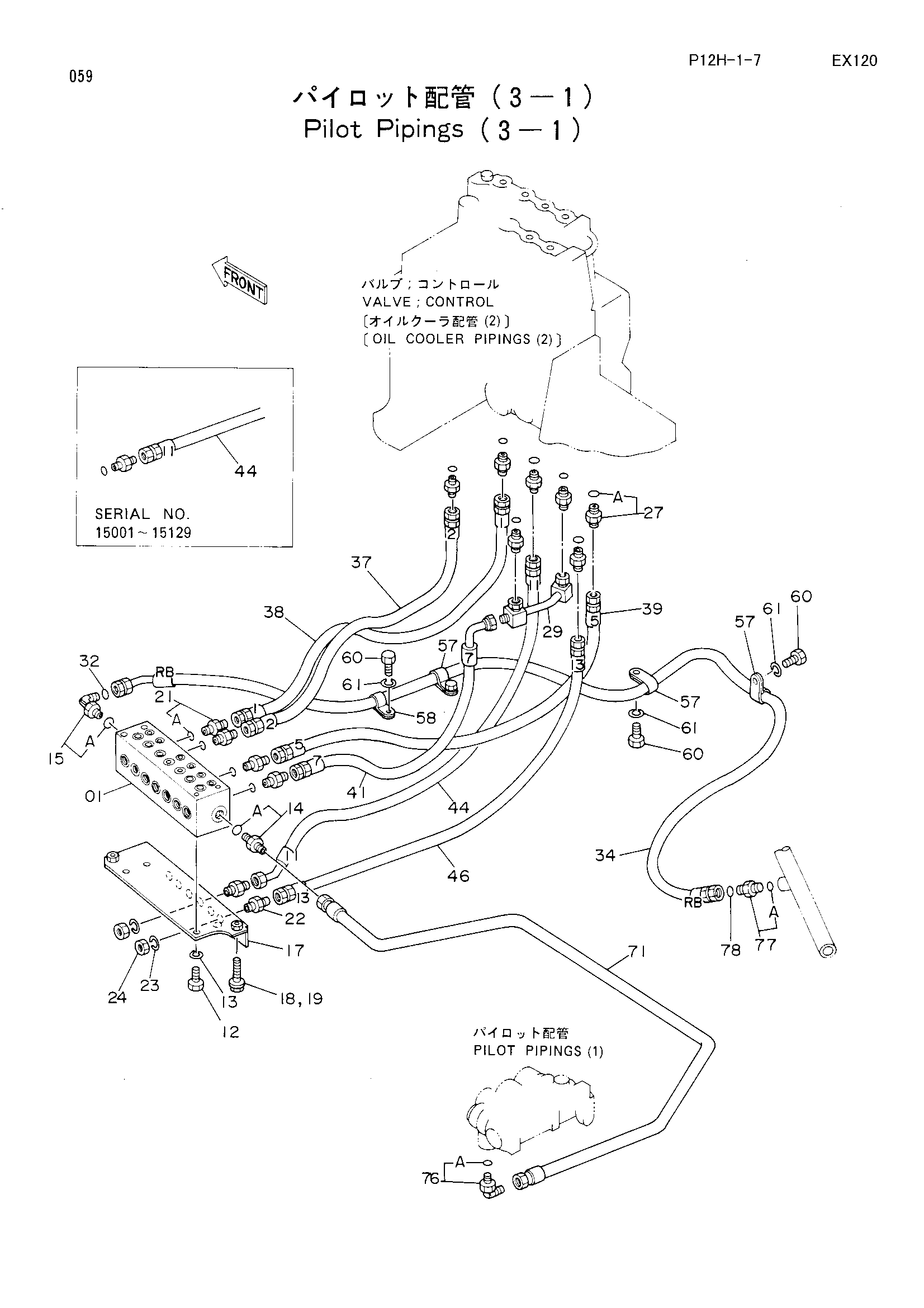

Пилотный трубопроводы (3-1) — HITACHI EX120
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188553 | Клапан схокклесс | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4200469 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200580 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 8038154 | Кронштейн | 1 |
| 18 | J011025 | Болт с шайбой | 2 |
| 18 | J901020 замена: J011025 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 21 | 4200466 | Адаптер | 4 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4202532 | Адаптер | 2 |
| 23 | A590916 | Пружинная шайба | 2 |
| 24 | 4202531 | Гайка | 2 |
| 27 | 4200466 | Адаптер | 7 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 8038382 | Трубка | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 1 |
| 34 | 4205359 | Нейлоновый шланг (RB) | 1 |
| 37 | 4203014 | Нейлоновый шланг (2) | 1 |
| 38 | 4203015 | Нейлоновый шланг (1) | 1 |
| 39 | 4203016 | Нейлоновый шланг (5) | 1 |
| 41 | 4203118 | Нейлоновый шланг (7) | 1 |
| 44 | 4203043 | Нейлоновый шланг (11) | 1 |
| 44 | 4207992 | Нейлоновый шланг (11) | 1 |
| 46 | 4203018 | Нейлоновый шланг (13) | 1 |
| 57 | 4192035 | Зажим | 3 |
| 58 | 4190273 | Зажим | 1 |
| 60 | J901016 | Болт | 4 |
| 61 | A590910 | Пружинная шайба | 4 |
| 71 | 8038464 | Трубка | 1 |
| 76 | 4200471 | Угловой штуцер | 1 |
| 76A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | 4198407 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
