Трубопроводы для гидромолот (3)<H-7X> — HITACHI EX120

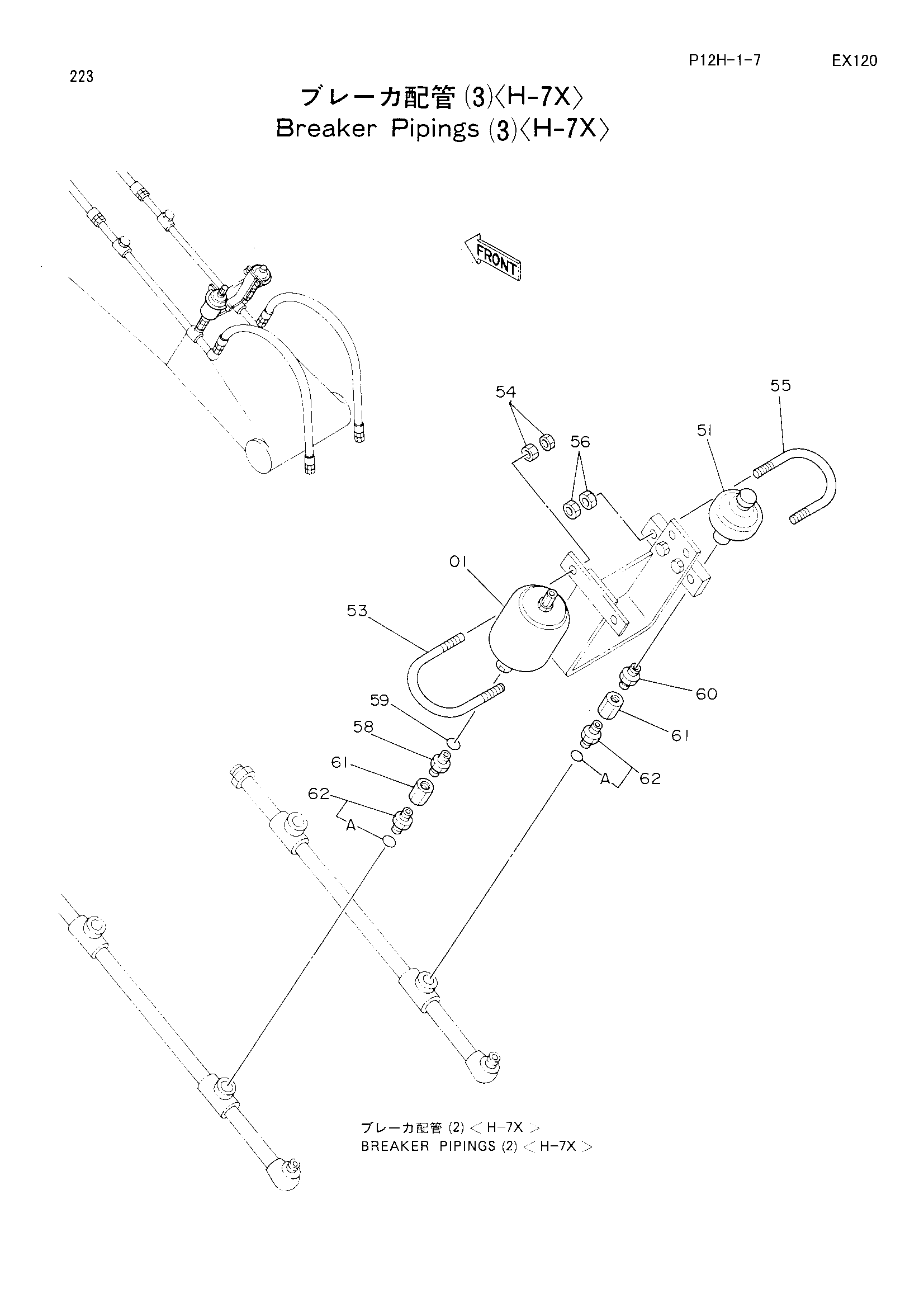

Заводская схема «Трубопроводы для гидромолот (3)<H-7X>» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4206667 | Гидроаккумулятор | 1 |
| 51 | 4206669 | Гидроаккумулятор | 1 |
| 53 | 4208961 | U-образный болт | 1 |
| 54 | J950012 | Гайка | 4 |
| 55 | 4199052 | U-образный болт | 1 |
| 56 | J950010 | Гайка | 4 |
| 58 | 4162812 | Адаптер | 1 |
| 59 | 4509181 | Уплотнительное кольцо | 1 |
| 60 | 94-1909 | Адаптер | 1 |
| 61 | 94-0678 | Разъём S | 2 |
| 62 | 4208243 | Адаптер | 2 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
