Гидромолот трубопроводы (H-7X) — HITACHI EX120

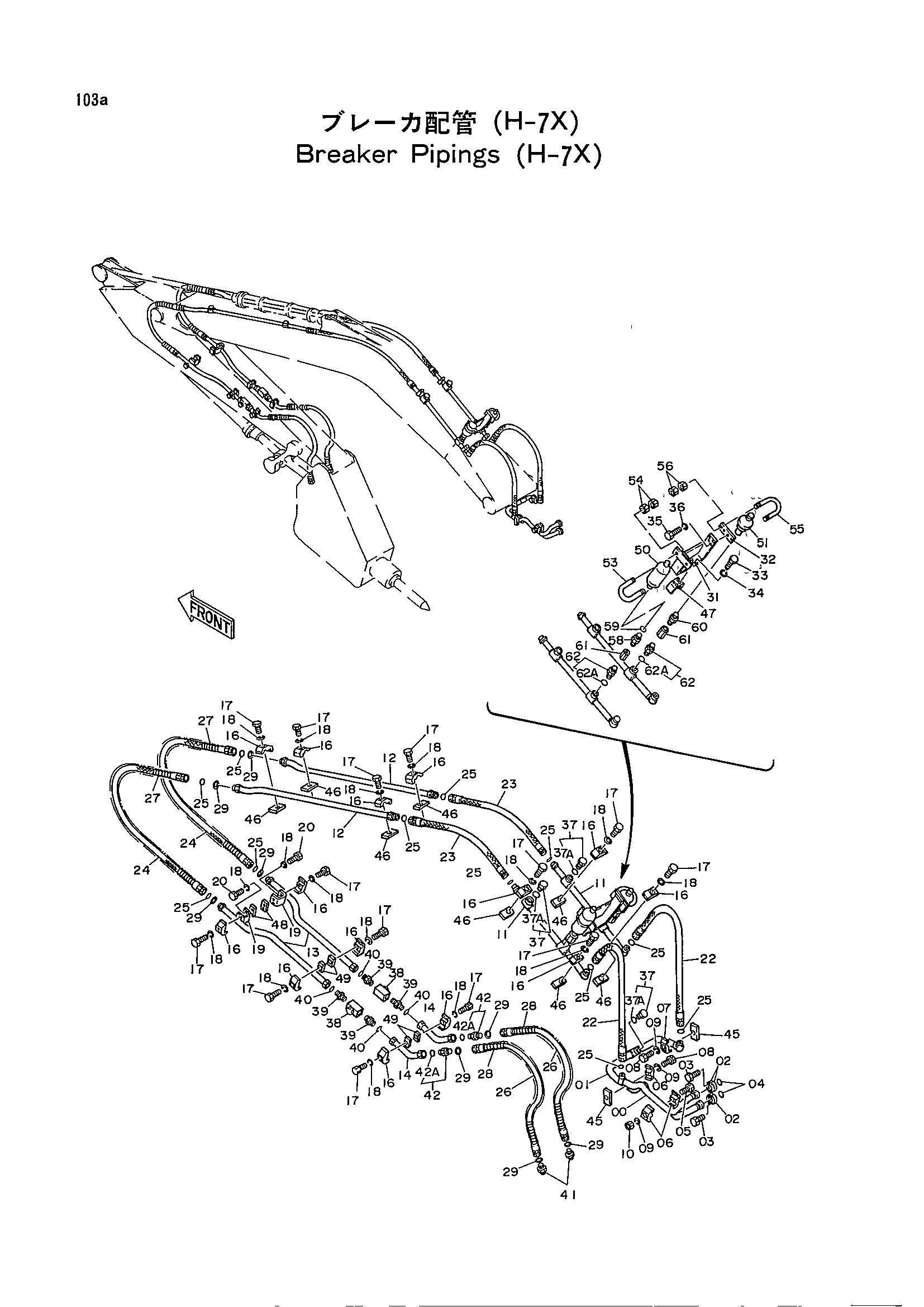

Заводская схема «Гидромолот трубопроводы (H-7X)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9728688	Трубка	1
01	8039874	Трубка	1
02	4510173	Разъёмный фланец	4
03	M340825	Болт с внутренним шестигранником	8
04	4510167	Уплотнительное кольцо	2
05	J901260	Болт	1
06	4189859	Хомут трубки	3
07	4190126	Хомут трубки	1
08	J901255	Болт	2
09	A590912	Пружинная шайба	3
10	J950012	Гайка	1
11	9728658	Трубка	2
12	9728659	Трубка	2
13	9728660	Трубка	2
14	8039836	Трубка	2
16	4190126	Хомут трубки	14
17	J901255	Болт	14
18	A590912	Пружинная шайба	18
19	4190168	Кронштейн	2
20	J901230	Болт	4
22	4209721	Шланг	2
23	4209720	Шланг	2
24	4207995	Шланг	2
25	4187308	Уплотнительное кольцо	12
26	4118105	Шланг	2
27	4053610	Защитный кожух	2
28	4053612	Защитный кожух	2
29	4203220	Шайба	8
31	8039835	Кронштейн	1
32	4209816	Кронштейн	1
33	J901225	Болт	4
34	A590912	Пружинная шайба	4
35	J901020	Болт	2
36	A590910	Пружинная шайба	2
37	4174542	Пробка	3
37A	4506424	Уплотнительное кольцо	1
38	4205902	Запорный клапан	2
39	4209818	Адаптер	4
40	4187328	Уплотнительное кольцо	4
41	94-1304	Адаптер	2
42	4042033	Адаптер	2
42A	4506424	Уплотнительное кольцо	1
45	4137298	Седло винта	2
46	4173576	Седло винта	8
47	4201774	Седло винта	1
48	4128586	Седло винта	2
49	4189579	Седло винта	4
50	4206667	Гидроаккумулятор	1
51	4206669	Гидроаккумулятор	1
53	4208961	U-образный болт	1
54	J950012	Гайка	4
55	4199052	U-образный болт	1
56	J950010	Гайка	4
58	4162812	Адаптер	1
59	4509181	Уплотнительное кольцо	1
60	94-1909	Адаптер	1
61	94-0678	Разъём S	2
62	4208243	Адаптер	2
62A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
