Гидроцилиндр ковша — HITACHI EX120

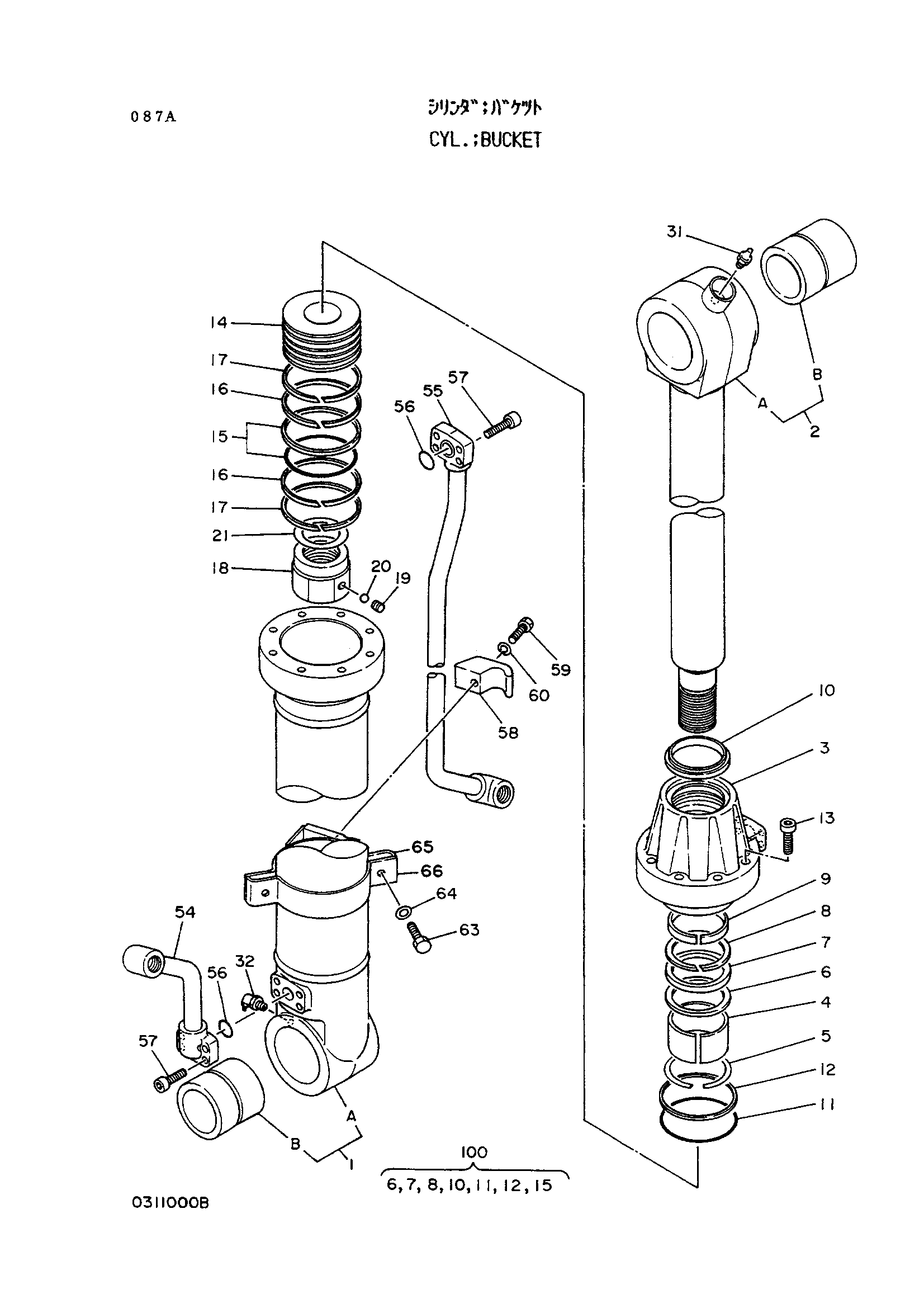

Заводская схема «Гидроцилиндр ковша» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187913 | Гидроцилиндр ковша | 1 | |
| 1-32 | 4206339 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4227364 | Труба гидроцилиндра | 1 |
| 1A | 0311001 | Труба гидроцилиндра | 1 |
| 1B | 0310513 | Втулка пальца | 1 |
| 2 | 4227365 | Шток поршня | 1 |
| 2A | 0311002 | Шток поршня | 1 |
| 2B | 0174403 | Втулка | 1 |
| 3 | 0310603 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0310605 | Кольцо | 1 |
| 10 | 0225610 | Грязесъёмное кольцо | 1 |
| 11 | A811090 | Уплотнительное кольцо | 1 |
| 12 | 0310606 | Кольцо букк-уп | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0310607 | Поршень | 1 |
| 15 | 0310608 | Уплотнительное кольцо | 1 |
| 16 | 0310609 | Кольцо | 2 |
| 17 | 0310610 | Кольцо | 2 |
| 18 | 0310611 | Гайка | 1 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 21 | 0310613 | Регулировочная шайба | 1 |
| 31 | J75481 | Штуцер | 1 |
| 32 | J75581 | Штуцер | 1 |
| 54 | 0311003 | Трубка | 1 |
| 55 | 0311004 | Трубка | 1 |
| 56 | 4509181 | Уплотнительное кольцо | 2 |
| 57 | M340825 | Болт с внутренним шестигранником | 8 |
| 58 | 0310616 | Хомут трубки | 1 |
| 59 | 0310617 | Болт | 1 |
| 60 | 0208516 | Пружинная шайба | 1 |
| 63 | 0178820 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | 0310618 | Лента в сборе | 1 |
| 66 | 0310619 | Лента | 1 |
| 100 | 4206345 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
