Пилотный трубопроводы (5) — HITACHI EX120

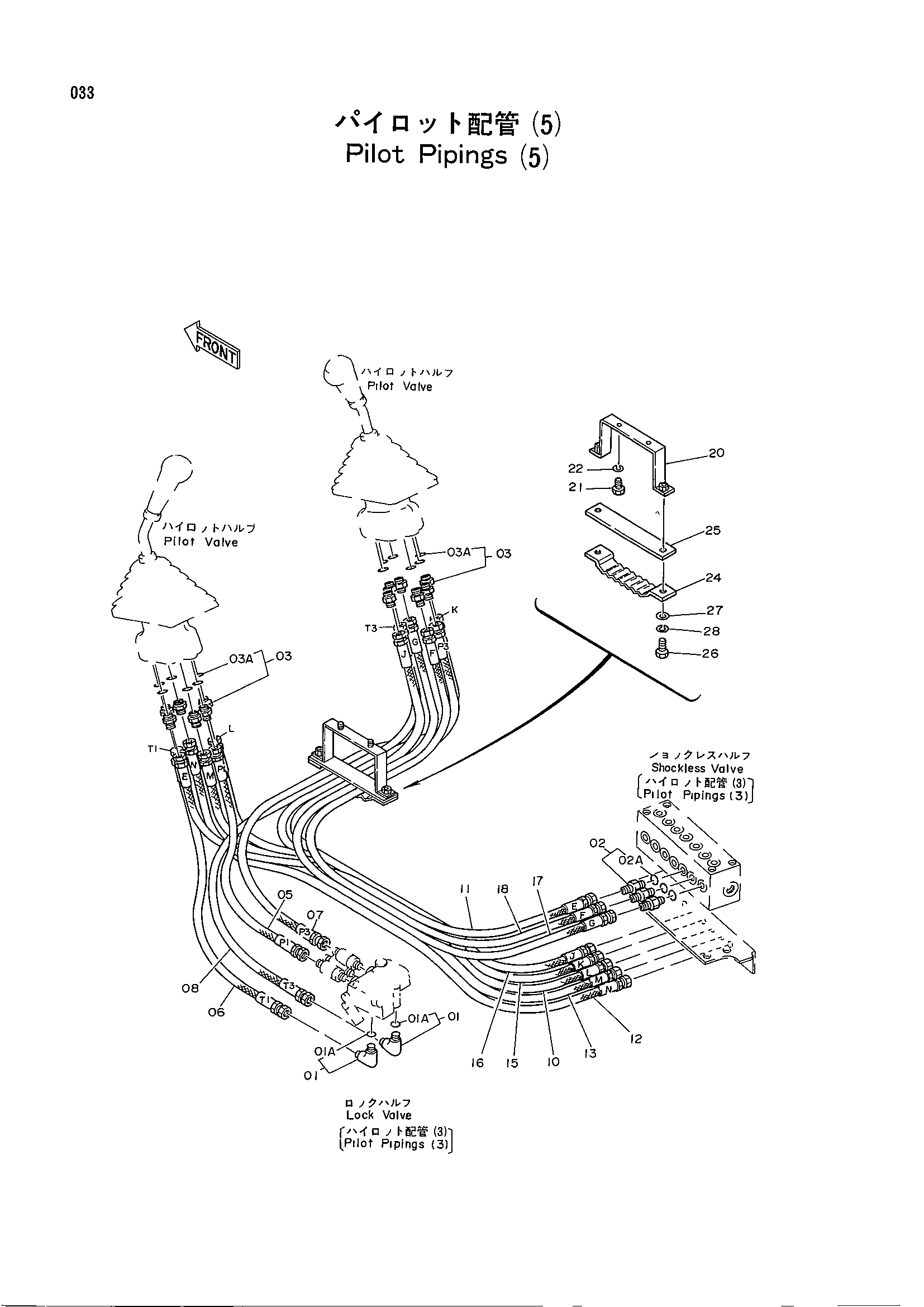

Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 12 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4203025 | Нейлоновый шланг | 1 |
| 06 | 4203027 | Нейлоновый шланг | 1 |
| 07 | 4203026 | Нейлоновый шланг | 1 |
| 08 | 4203028 | Нейлоновый шланг | 1 |
| 10 | 4203032 | Нейлоновый шланг | 1 |
| 11 | 4203031 | Нейлоновый шланг | 1 |
| 12 | 4203030 | Нейлоновый шланг | 1 |
| 13 | 4203029 | Нейлоновый шланг | 1 |
| 15 | 4203036 | Нейлоновый шланг | 1 |
| 16 | 4203035 | Нейлоновый шланг | 1 |
| 17 | 4203034 | Нейлоновый шланг | 1 |
| 18 | 4203033 | Нейлоновый шланг | 1 |
| 20 | 8038404 | Кронштейн | 1 |
| 21 | J901016 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 24 | 9727639 | Хомут шланга | 1 |
| 25 | 9727637 | Пластина | 1 |
| 26 | J901035 | Болт | 2 |
| 27 | A590110 | Шайба | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
