Трубопроводы для гидромолот (2)<H-7X> — HITACHI EX120

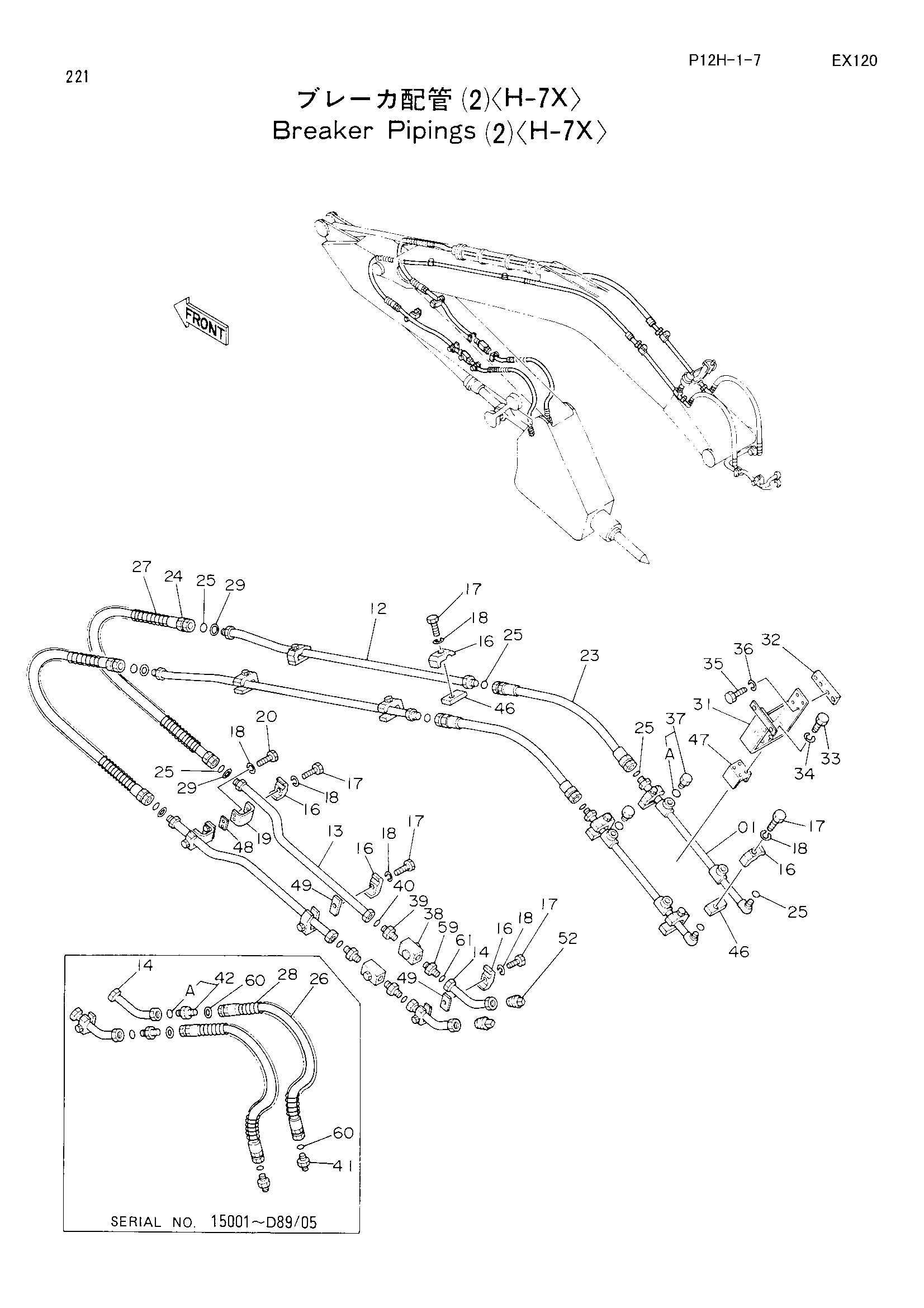

Заводская схема «Трубопроводы для гидромолот (2)<H-7X>» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9728658 | Трубка | 2 |
| 12 | 9728659 | Трубка | 2 |
| 13 | 9728660 | Трубка | 2 |
| 14 | 8039836 | Трубка | 2 |
| 14 | 9731359 | Трубка | 2 |
| 16 | 4190126 | Хомут трубки | 14 |
| 17 | J901255 | Болт | 14 |
| 18 | A590912 | Пружинная шайба | 18 |
| 19 | 4190168 | Кронштейн | 2 |
| 20 | J901230 | Болт | 4 |
| 23 | 4209720 | Шланг | 2 |
| 24 | 4207995 | Шланг | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 10 |
| 26 | 4118105 | Шланг | 2 |
| 27 | 4053610 | Защитный кожух | 2 |
| 28 | 4053612 | Защитный кожух | 2 |
| 29 | 4203220 | Шайба | 4 |
| 31 | 8039835 | Кронштейн | 1 |
| 32 | 4209816 | Кронштейн | 1 |
| 33 | J901225 | Болт | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | 4174542 | Пробка | 2 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4205902 | Запорный клапан | 2 |
| 39 | 4209818 | Адаптер | 2 |
| 40 | 4187328 | Уплотнительное кольцо | 2 |
| 41 | 94-1304 | Адаптер | 2 |
| 42 | 4042033 | Адаптер | 2 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4173576 | Седло винта | 8 |
| 47 | 4201774 | Седло винта | 1 |
| 48 | 4128586 | Седло винта | 2 |
| 49 | 4189579 | Седло винта | 4 |
| 52 | 94-2025 | Пробка | 2 |
| 59 | 4209818 | Адаптер | 2 |
| 59 | 94-1304 | Адаптер | 2 |
| 60 | 4203220 | Шайба | 4 |
| 61 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
