Крышка (1) — HITACHI EX120

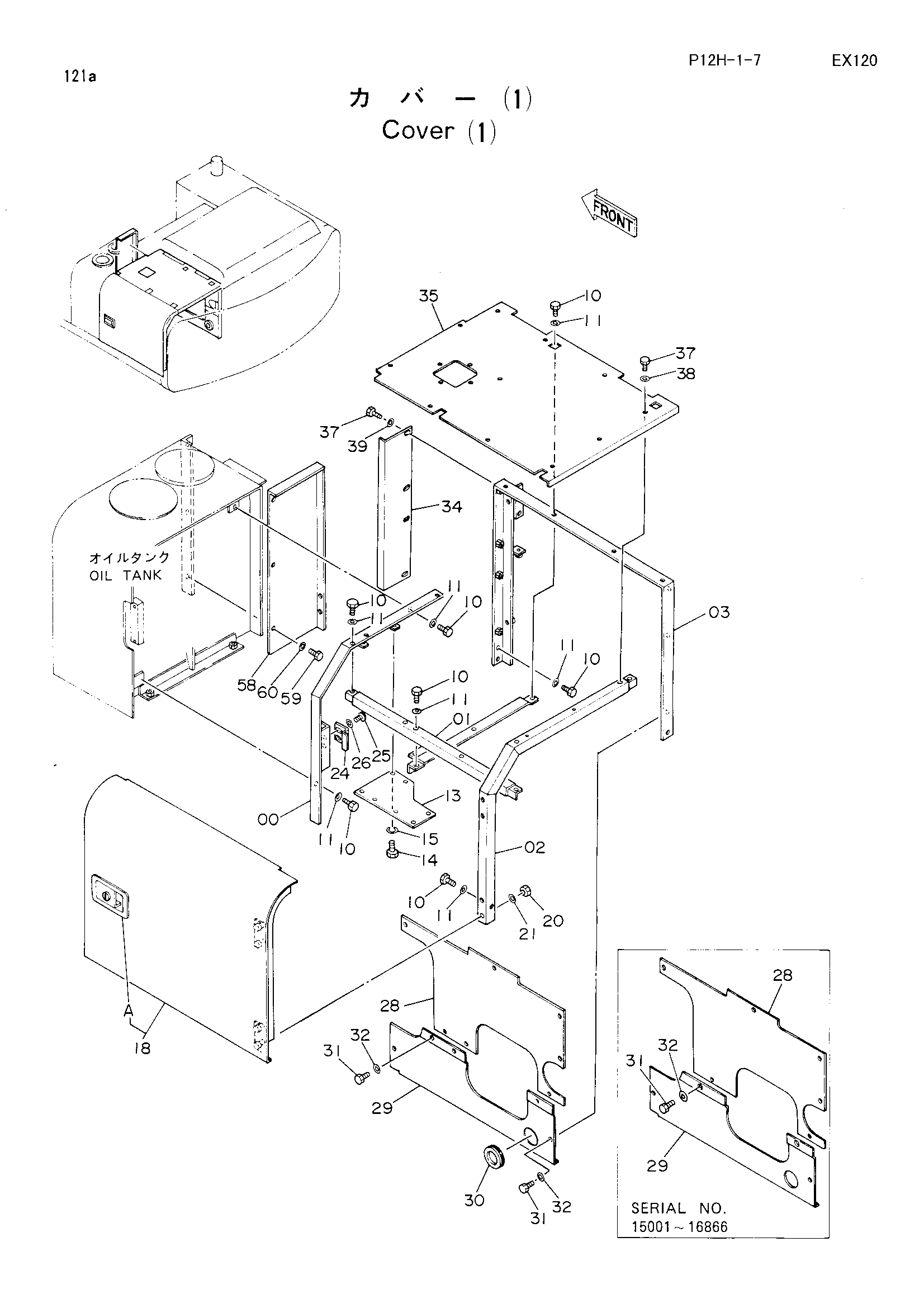

Заводская схема «Крышка (1)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035761 | Опора | 1 |
| 01 | 9725444 | Опора | 1 |
| 02 | 8035763 | Опора | 1 |
| 03 | 7017192 | Опора | 1 |
| 04 | 9725446 | Опора | 1 |
| 10 | J901225 | Болт | 11 |
| 11 | A590112 | Шайба | 11 |
| 13 | 4189739 | Пластина | 1 |
| 14 | J901020 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 18 | 6007860 | Дверь | 1 |
| 18A | 7017862 | Блокировка в сборе | 1 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590112 | Шайба | 4 |
| 24 | 4188492 | Ограничитель | 1 |
| 25 | J901225 | Болт | 2 |
| 26 | A590112 | Шайба | 2 |
| 28 | 8036230 замена: 3042536 | Крышка | 1 |
| 28 | 8036230 замена: 449490 | Крышка | 1 |
| 28 | 8036230 замена: 8042306 | Крышка | 1 |
| 28 | 8036230 замена: J901225 | Крышка | 1 |
| 28 | 8042306 | Крышка | 1 |
| 29 | 3036050 замена: 3042536 | Крышка | 1 |
| 29 | 3036050 замена: 449490 | Крышка | 1 |
| 29 | 3036050 замена: 8042306 | Крышка | 1 |
| 29 | 3036050 замена: J901225 | Крышка | 1 |
| 29 | 3042536 | Крышка | 1 |
| 30 | 4124915 | Резиновая втулка | 1 |
| 31 | J901225 | Болт | 8 |
| 31 | J901225 | Болт | 9 |
| 32 | 449490 | Шайба | 8 |
| 32 | 449490 | Шайба | 9 |
| 34 | 4189740 | Крышка | 1 |
| 35 | 8035765 | Крышка | 1 |
| 37 | J901225 | Болт | 14 |
| 38 | A590112 | Шайба | 10 |
| 39 | 449490 | Шайба | 4 |
| 58 | 4204023 | Крышка | 1 |
| 59 | J901225 | Болт | 5 |
| 60 | 449490 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
