Масляный радиатор трубопроводы — HITACHI EX120

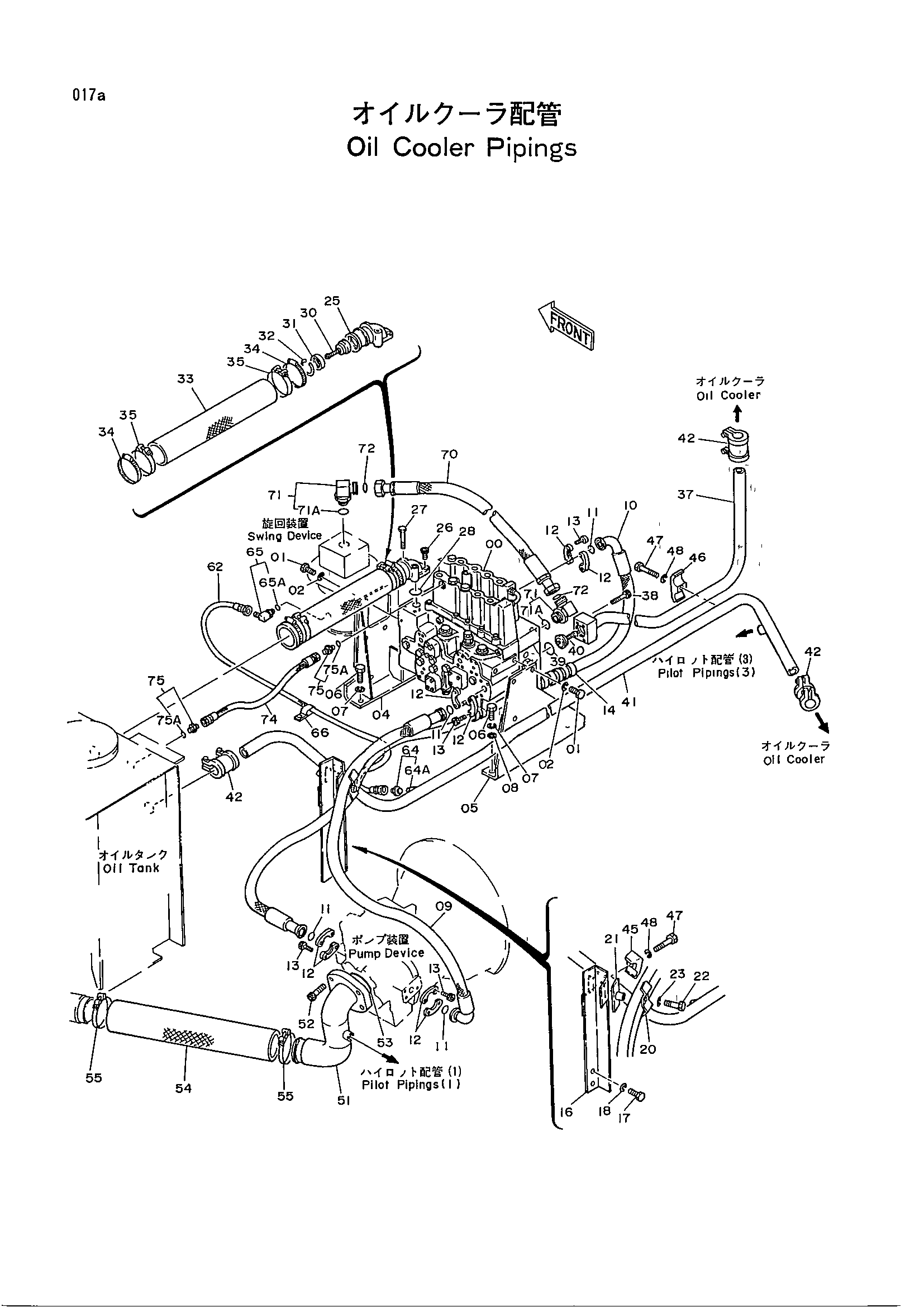

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4176905 | Гидрораспределитель | 1 |
| 01 | J901430 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 04 | 8037416 | Кронштейн | 1 |
| 05 | 8037415 | Кронштейн | 1 |
| 06 | J901235 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4086891 | Шайба | 2 |
| 09 | 4200439 | Шланг | 1 |
| 10 | 4200440 | Шланг | 1 |
| 11 | 971489 | Уплотнительное кольцо | 4 |
| 12 | 986910 | Разъёмный фланец | 8 |
| 13 | M341030 | Болт с внутренним шестигранником | 16 |
| 14 | 4044420 | Защитный кожух | 1 |
| 16 | 9728910 | Опора | 1 |
| 17 | J901235 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 20 | 4202103 | Хомут | 1 |
| 21 | 9727633 | Хомут | 1 |
| 22 | J901255 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | 2021613 | Коллектор | 1 |
| 26 | M341022 | Болт с внутренним шестигранником | 2 |
| 27 | M341065 | Болт с внутренним шестигранником | 2 |
| 28 | A811035 | Уплотнительное кольцо | 1 |
| 30 | 4188627 | Клапан | 1 |
| 31 | 4188628 | Кольцо | 1 |
| 32 | 991721 | Стопорное кольцо | 1 |
| 33 | 4098558 | Резиновый шланг | 1 |
| 34 | 4504491 | Хомут шланга | 2 |
| 35 | 4156850 | Хомут шланга | 2 |
| 37 | 9725244 | Обратная трубка | 1 |
| 38 | M341056 | Болт с внутренним шестигранником | 4 |
| 39 | 4203137 | Уплотнительное кольцо | 1 |
| 40 | 4202625 | Клапан | 1 |
| 41 | 8035500 | Обратная трубка | 1 |
| 42 | 4071213 | Муфта | 3 |
| 45 | 4190127 | Хомут трубки | 1 |
| 46 | 4189860 | Хомут трубки | 1 |
| 47 | J901265 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 51 | 8035501 | Всасывающая трубка | 1 |
| 52 | M341645 | Болт с внутренним шестигранником | 4 |
| 53 | A811085 | Уплотнительное кольцо | 1 |
| 54 | 4120314 | Резиновый шланг | 1 |
| 55 | 4152704 | Хомут шланга | 2 |
| 62 | 4203038 | Нейлоновый шланг | 1 |
| 64 | 4200466 | Адаптер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4190275 | Зажим | 1 |
| 70 | 4203133 | Шланг | 1 |
| 71 | 4198799 | Угловой штуцер | 2 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4187328 | Уплотнительное кольцо | 2 |
| 74 | 4203010 | Нейлоновый шланг | 1 |
| 75 | 4200465 | Адаптер | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
