Воздушный фильтр — HITACHI EX120

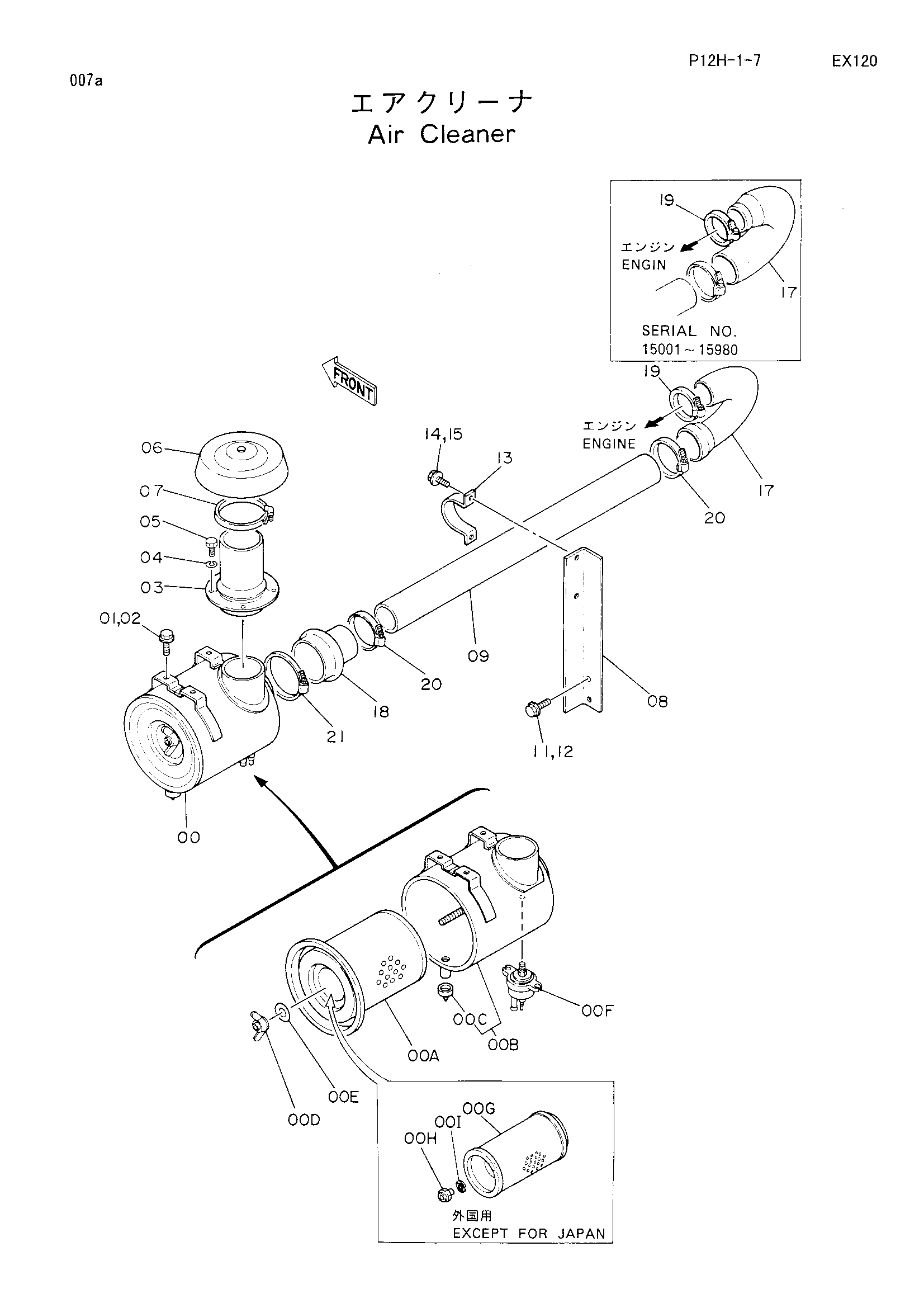

Заводская схема «Воздушный фильтр» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4206098 | Элемент | 1 |
| 00A-F | 4178600 | Фильтр воздушный в сборе | 1 |
| 00A-I | 4209599 | Фильтр воздушный в сборе | 1 |
| 00B | 4206551 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4206553 | Гайка винг | 1 |
| 00E | 4206554 | Манжета | 1 |
| 00F | 4148963 | Индикатор | 1 |
| 00G | 4209588 | Элемент | 1 |
| 00G | 4247974 | Элемент | 1 |
| 00H | 4178406 | Гайка | 1 |
| 00I | 4178404 | Манжета(екскепт для джапан) | 1 |
| 01 | A590910 | Пружинная шайба | 3 |
| 02 | J011020 | Болт с шайбой | 3 |
| 02 | J901020 замена: J011020 | Болт | 3 |
| 03 | 8034717 | Трубка | 1 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J901220 | Болт | 4 |
| 06 | 4188642 | Колпачок | 1 |
| 07 | 4507397 | Хомут шланга | 1 |
| 08 | 4193746 | Опора | 1 |
| 09 | 4188646 | Трубка впускной | 1 |
| 11 | A590912 | Пружинная шайба | 2 |
| 12 | J011220 | Болт с шайбой | 2 |
| 12 | J901220 замена: J011220 | Болт | 2 |
| 13 | 4000909 | Хомут трубки | 1 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J011225 | Болт с шайбой | 2 |
| 15 | J901025 замена: J011225 | Болт | 2 |
| 17 | 4178667 замена: 4210260 | Резиновый шланг | 1 |
| 17 | 4210260 | Резиновый шланг | 1 |
| 18 | 4215192 | Воздушный шланг | 1 |
| 18 | 4505406 замена: 4215192 | Резиновый шланг | 1 |
| 19 | 4177428 | Хомут шланга | 1 |
| 19 | 4218097 замена: 4282478 | Хомут шланга | 1 |
| 19 | 4282478 | Хомут шланга | 1 |
| 19 | 4504491 | Хомут шланга | 1 |
| 20 | 4507512 | Хомут шланга | 2 |
| 21 | 4507397 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
