Передний трубопроводы — HITACHI EX120

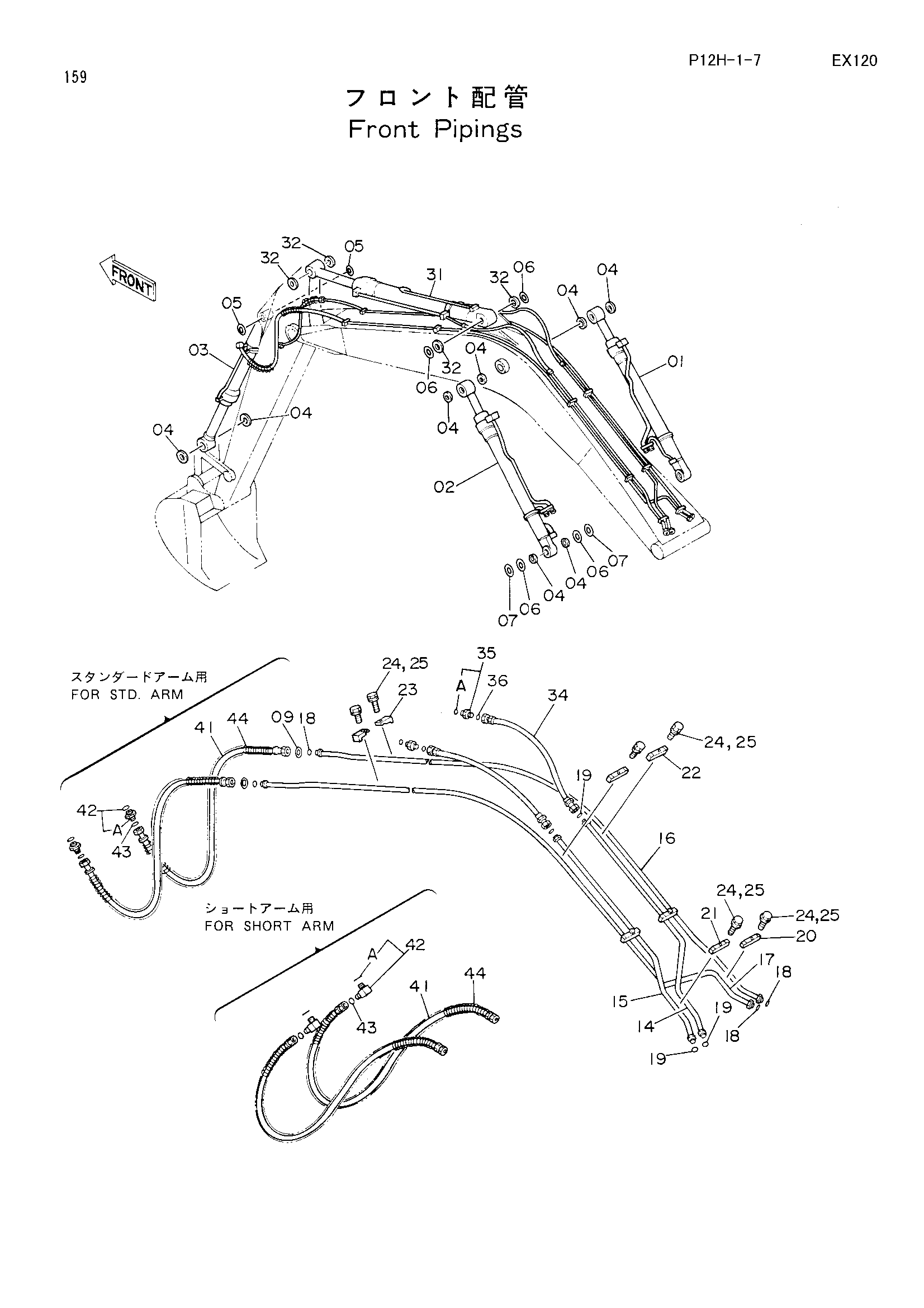

Заводская схема «Передний трубопроводы» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187910 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 4187911 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 4187913 | Гидроцилиндр ковша | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 10 |
| 05 | 4094086 | Пылезащитное уплотнение | 2 |
| 06 | 4075357 | Шайба 1.0 | 6 |
| 07 | 4075358 | Шайба 2.0 | 4 |
| 09 | 4073051 | Шайба 1.6 | 2 |
| 14 | 8035605 | Трубка | 1 |
| 15 | 8035606 | Трубка | 1 |
| 16 | 8035607 | Трубка | 1 |
| 17 | 8035608 | Трубка | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 4 |
| 19 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 4189858 | Хомут трубки | 1 |
| 21 | 4189859 | Хомут трубки | 1 |
| 22 | 4141806 | Хомут трубки | 4 |
| 23 | 4190125 | Хомут трубки | 4 |
| 24 | J011250 | Болт с шайбой | 10 |
| 24 | J901250 замена: J011250 | Болт | 10 |
| 25 | A590912 | Пружинная шайба | 10 |
| 31 | 4187912 | Гидроцилиндр рукояти | 1 |
| 32 | 4065687 | Пылезащитное уплотнение | 4 |
| 34 | 4188905 | Шланг | 2 |
| 35 | 4189619 | Адаптер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | 4187388 | Шланг (*1) | 2 |
| 42 | 4189602 | Адаптер | 2 |
| 42 | 4200580 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4138938 | Уплотнительное кольцо (*1) | 2 |
| 44 | 4053606 | Защита (*1) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
