Крышка (2) — HITACHI EX120

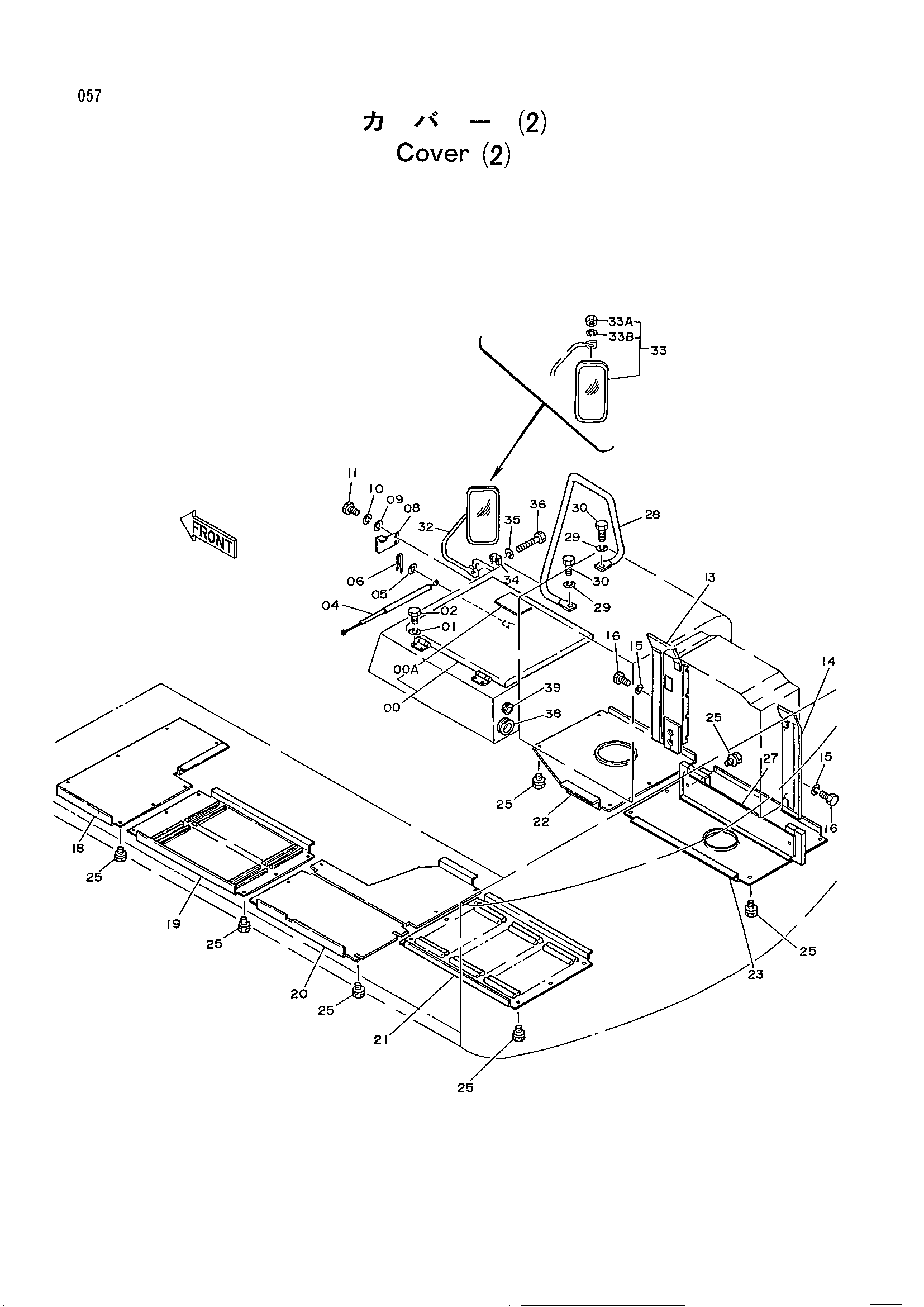

Заводская схема «Крышка (2)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017630 | Крышка | 1 |
| 00A | 7017862 | Блокировка в сборе | 1 |
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | J901020 | Болт | 4 |
| 04 | 4196560 | Стойка | 1 |
| 05 | A590108 | Шайба | 2 |
| 06 | 4022697 | Стопорный палец | 2 |
| 08 | 4187846 | Кронштейн | 1 |
| 09 | A590108 | Шайба | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | J900820 | Болт | 2 |
| 13 | 8035692 | Крышка | 1 |
| 14 | 8035689 | Крышка | 1 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | J901016 | Болт | 8 |
| 18 | 3035538 | Крышка | 1 |
| 19 | 3038062 | Крышка | 1 |
| 20 | 8042074 | Крышка | 1 |
| 21 | 3035536 | Крышка | 1 |
| 22 | 3035267 | Крышка | 1 |
| 23 | 7018121 | Крышка | 1 |
| 25 | J031230 | Болт | 39 |
| 27 | 8038175 | Крышка | 1 |
| 28 | 8035445 | Стойка | 1 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | J901225 | Болт | 2 |
| 32 | 8019989 | Стойка | 1 |
| 33 | 4093058 | Зеркало | 1 |
| 33A | M500807 | Гайка | 1 |
| 33B | A590908 | Пружинная шайба | 1 |
| 34 | 4113705 | Хомут | 1 |
| 35 | A590908 | Пружинная шайба | 2 |
| 36 | J900840 | Болт | 2 |
| 38 | 4146559 | Резиновая втулка | 1 |
| 39 | 94-2804 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
