Электрооборудование (2) <SDX> — HITACHI EX120

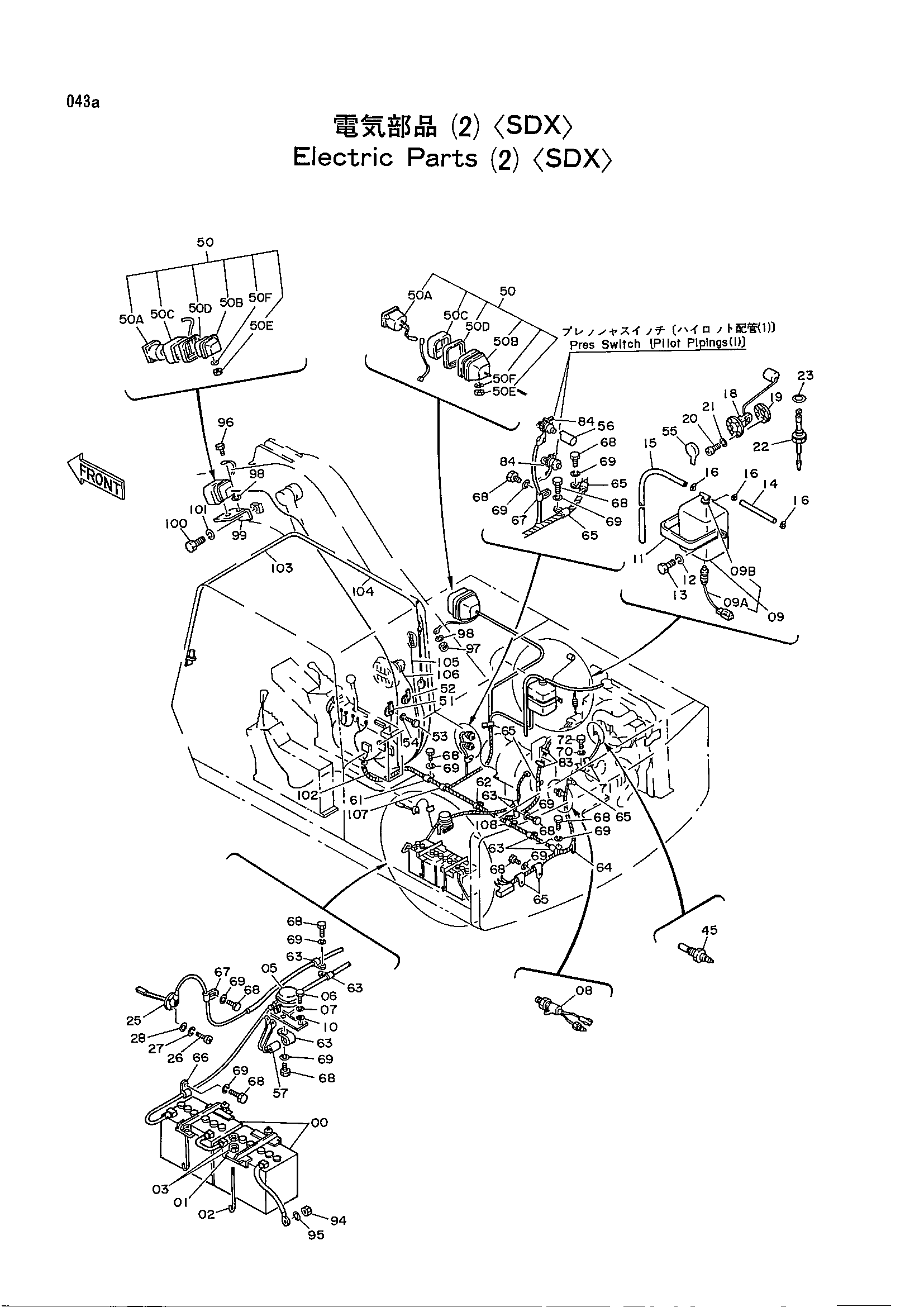

Заводская схема «Электрооборудование (2) <SDX>» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165457 | Аккумулятор | 2 |
| 01 | 9712351 | Держатель | 2 |
| 02 | 4094364 | Болт | 4 |
| 03 | M500807 | Гайка | 8 |
| 05 | 4031771 | Реле аккумулятор | 1 |
| 06 | J900822 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | 4201132 | Выключатель давление | 1 |
| 09 | 4130139 | Бак воды | 1 |
| 09A | 4153251 | Выключатель уровень | 1 |
| 09B | 4153250 | Колпачок | 1 |
| 10 | A590108 | Шайба | 2 |
| 11 | 4180555 | Хомут | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901016 | Болт | 2 |
| 14 | 4188558 | Водяной шланг | 1 |
| 15 | 4142844 | Виниловый шланг | 1 |
| 16 | 4508575 | Хомут шланга | 3 |
| 18 | 4201926 | Поплавок | 1 |
| 19 | 4504289 | Манжета | 1 |
| 20 | M430510 | Винт | 5 |
| 21 | A590905 | Пружинная шайба | 5 |
| 22 | 4201927 | Выключатель уровень | 1 |
| 23 | 4157648 | Уплотнительная шайба | 1 |
| 25 | 4151888 | Выключатель уровень | 1 |
| 26 | M430513 | Винт | 3 |
| 27 | A590905 | Пружинная шайба | 3 |
| 28 | A590105 | Шайба | 3 |
| 45 | 4187223 | Блок | 1 |
| 50 | 4189254 | Фонарь головка а'ссй | 2 |
| 50A | 4163596 | Фонарь | 1 |
| 50B | 4163597 | Держатель | 1 |
| 50C | 4208957 | Лента | 1 |
| 50D | 4208958 | Лента | 1 |
| 50E | M501411 | Гайка | 1 |
| 50F | A590914 | Пружинная шайба | 1 |
| 51 | 4190705 | Звуковой сигнал | 1 |
| 52 | 4191499 | Звуковой сигнал | 1 |
| 53 | J900814 | Болт | 2 |
| 54 | A590908 | Пружинная шайба | 2 |
| 55 | 4207240 | Колпачок | 1 |
| 56 | 4207239 | Колпачок | 1 |
| 57 | 4191038 | Фусибле-линк | 1 |
| 61 | 4190263 | Зажим | 1 |
| 62 | 4190277 | Зажим | 1 |
| 63 | 4190262 | Зажим | 7 |
| 64 | 4190253 | Зажим | 1 |
| 65 | 4190275 | Зажим | 6 |
| 66 | 4190272 | Зажим | 1 |
| 67 | 4190276 | Зажим | 2 |
| 68 | J901014 | Болт | 19 |
| 69 | A590910 | Пружинная шайба | 19 |
| 70 | A590906 | Пружинная шайба | 1 |
| 71 | 4000855 | Зажим трубка | 2 |
| 72 | J900610 | Болт | 1 |
| 83 | 4055312 | Зажим | 2 |
| 84 | 4055311 | Зажим | 2 |
| 94 | J950010 | Гайка | 1 |
| 95 | A590110 | Шайба | 1 |
| 96 | J900616 | Болт | 1 |
| 97 | M500605 | Гайка | 1 |
| 98 | A590106 | Шайба | 2 |
| 99 | 4224631 | Кронштейн | 1 |
| 100 | J901425 | Болт | 1 |
| 101 | A590914 | Пружинная шайба | 1 |
| 102 | 4201864 | Жгут проводов | 1 |
| 103 | 4229055 | Жгут проводов | 1 |
| 104 | 4229056 | Жгут проводов | 1 |
| 105 | 4229057 | Жгут проводов | 1 |
| 106 | 4229058 | Жгут проводов | 1 |
| 107 | 4192035 | Зажим | 1 |
| 108 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
