Гидрораспределитель (2/4) — HITACHI EX12-2

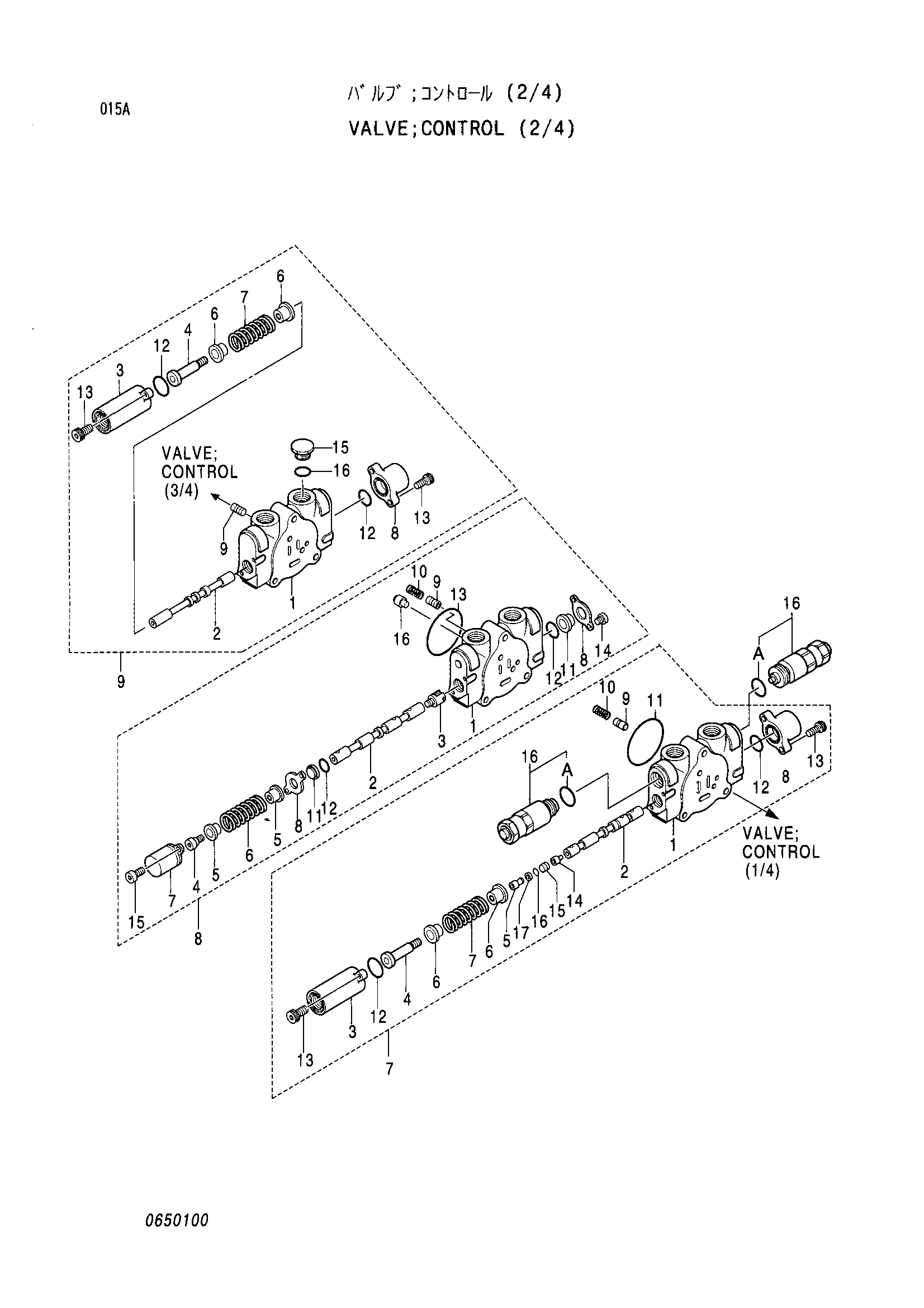

Заводская схема «Гидрораспределитель (2/4)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331672 | Гидрораспределитель (2/4) | 1 | |
| 7 | 0636701 | Золотник секция | 1 |
| 7.3 | 0429308 | Колпачок | 1 |
| 7.4 | 0429402 | Винт | 1 |
| 7.5 | 0429403 | Проставка | 1 |
| 7.6 | 0429310 | Седло пружины | 2 |
| 7.7 | 0429311 | Пружина | 1 |
| 7.8 | 0429312 | Колпачок | 1 |
| 7.9 | 0429305 | Клапан | 1 |
| 7.10 | 0219010 | Пружина | 1 |
| 7.11 | A810055 | Уплотнительное кольцо | 1 |
| 7.12 | 0429313 | Уплотнительное кольцо | 2 |
| 7.13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 7.14 | 0650101 | Тарельчатый клапан | 1 |
| 7.15 | 0429405 | Пружина | 1 |
| 7.16 | 4032996 | Уплотнительное кольцо | 1 |
| 7.17 | 0429406 | Опорное кольцо | 1 |
| 8 | 0650102 | Споол-сектион | 1 |
| 8.3 | 0219003 | Головка | 1 |
| 8.4 | 0219004 | Винт | 1 |
| 8.5 | 0219005 | Седло пружины | 2 |
| 8.6 | 0429408 | Пружина | 1 |
| 8.7 | 0219007 | Колпачок | 1 |
| 8.8 | 0219008 | Уплотнение пластина | 2 |
| 8.9 | 0429305 | Клапан | 1 |
| 8.10 | 0219010 | Пружина | 1 |
| 8.11 | 0219011 | Стеклоочиститель | 2 |
| 8.12 | 985100 | Уплотнительное кольцо | 2 |
| 8.13 | A810055 | Уплотнительное кольцо | 1 |
| 8.14 | 0219012 | Винт | 2 |
| 8.15 | 0429306 | Болт с внутренним шестигранником | 2 |
| 8.16 | 0429409 | Тарельчатый клапан | 1 |
| 9 | 0650103 | Споол-сектион | 1 |
| 9.3 | 0429411 | Колпачок | 1 |
| 9.4 | 0429309 | Винт | 1 |
| 9.6 | 0429310 | Седло пружины | 2 |
| 9.7 | 0429412 | Пружина | 1 |
| 9.9 | 0429305 | Клапан | 1 |
| 9.12 | 0429313 | Уплотнительное кольцо | 2 |
| 9.13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 9.15 | 0218608 | Пробка | 1 |
| 9.16 | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 0220003 | Предохранительный клапан | 2 |
| 16A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
