Пилотный трубопроводы (1-3) — HITACHI EX12-2

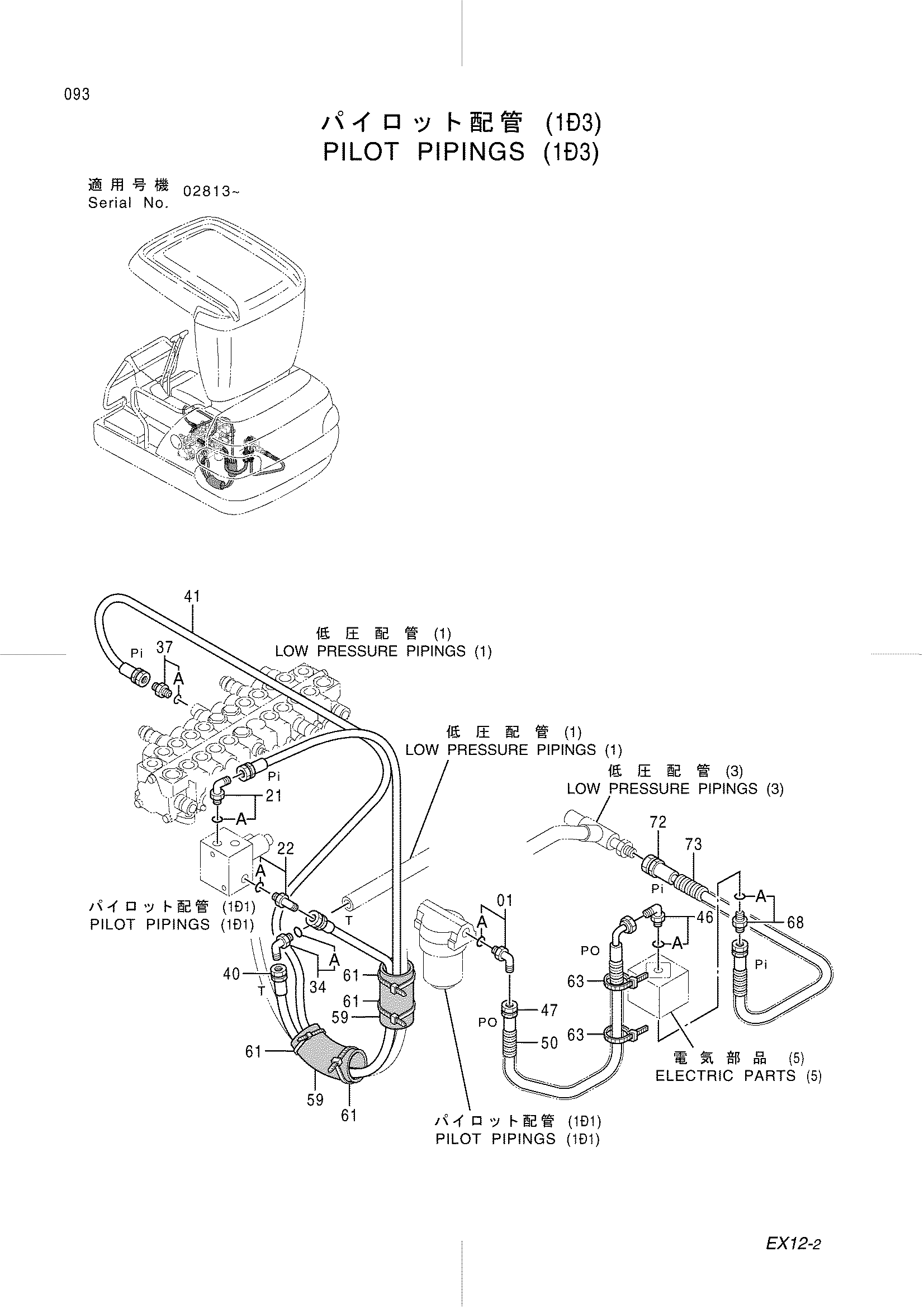

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200471 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4154671 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4200465 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4396379 | Шланг (T) | 1 |
| 41 | 4396381 | Шланг (Pi) | 1 |
| 46 | 4154671 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4362830 | Шланг (PO) | 1 |
| 50 | 4359204 | Трубка | 1 |
| 59 | 4370544 | Сиденье резиновый | 2 |
| 61 | 4323613 | Ленточный зажим | 4 |
| 63 | 4055312 | Ленточный зажим | 2 |
| 68 | 4382348 | Адаптер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 4390541 | Шланг (Pi) | 1 |
| 73 | 4390542 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
