Гидрораспределитель (4/4) — HITACHI EX12-2

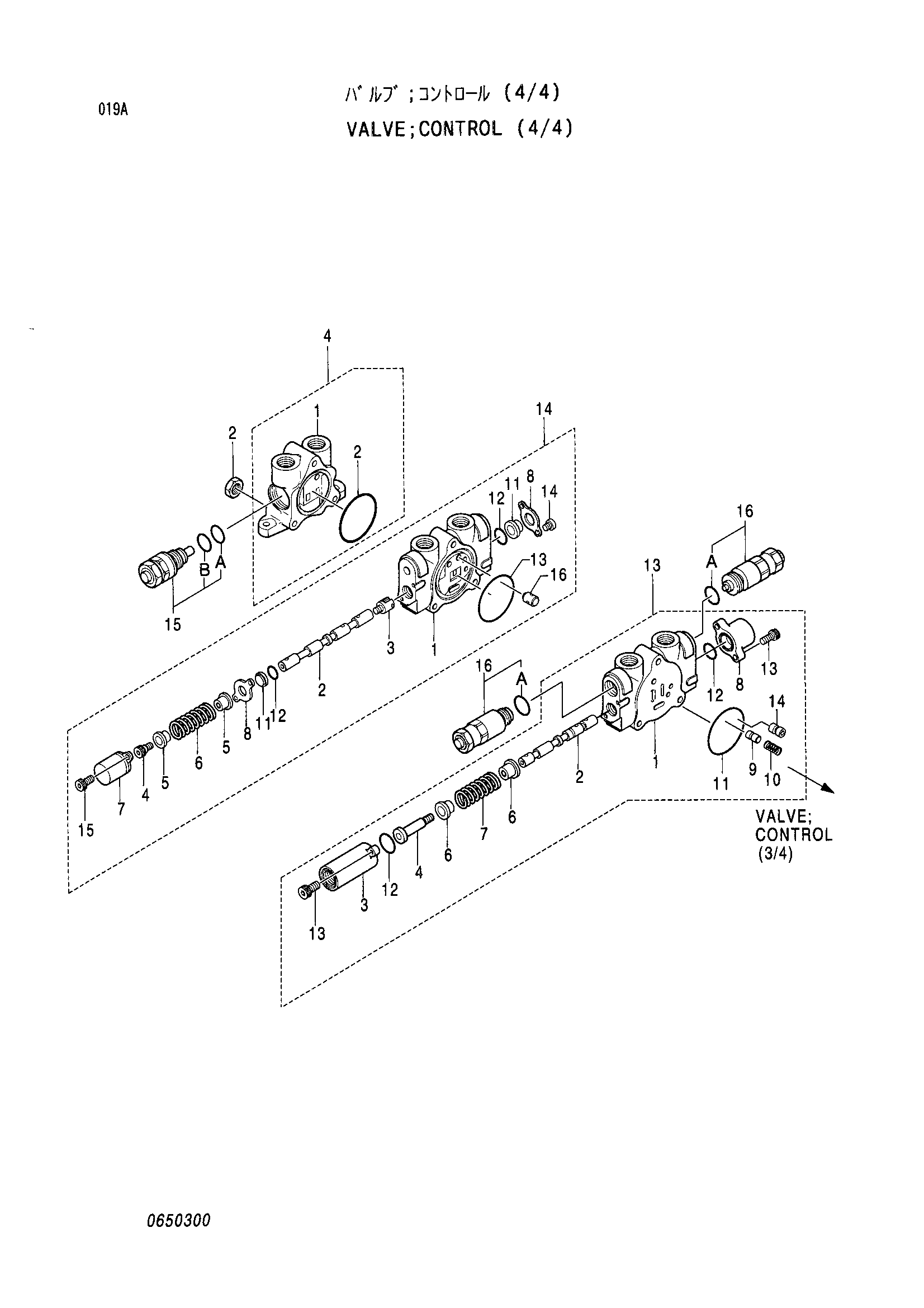

Заводская схема «Гидрораспределитель (4/4)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331672 | Гидрораспределитель (4/4) | 1 | |
| 2 | 0218610 | Гайка | 3 |
| 4 | 0429601 | Впускной секция | 1 |
| 4.1 | 0429602 | Корпус | 1 |
| 4.2 | A810055 | Уплотнительное кольцо | 1 |
| 13 | 0650301 | Споол-сектион | 1 |
| 13.3 | 0429308 | Колпачок | 1 |
| 13.4 | 0429309 | Винт | 1 |
| 13.6 | 0429310 | Седло пружины | 2 |
| 13.7 | 0429311 | Пружина | 1 |
| 13.8 | 0429312 | Колпачок | 1 |
| 13.9 | 0429305 | Клапан | 1 |
| 13.10 | 0219010 | Пружина | 1 |
| 13.11 | A810055 | Уплотнительное кольцо | 1 |
| 13.12 | 0429313 | Уплотнительное кольцо | 2 |
| 13.13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 13.14 | 0497702 | Проставка | 1 |
| 14 | 0650302 | Споол-сектион | 1 |
| 14.3 | 0219003 | Головка | 1 |
| 14.4 | 0219004 | Винт | 1 |
| 14.5 | 0219005 | Седло пружины | 2 |
| 14.6 | 0429408 | Пружина | 1 |
| 14.7 | 0219007 | Колпачок | 1 |
| 14.8 | 0219008 | Уплотнение пластина | 2 |
| 14.11 | 0219011 | Стеклоочиститель | 2 |
| 14.12 | 985100 | Уплотнительное кольцо | 2 |
| 14.13 | A810055 | Уплотнительное кольцо | 1 |
| 14.14 | 0219012 | Винт | 2 |
| 14.15 | 0429306 | Болт с внутренним шестигранником | 2 |
| 14.16 | 0429605 | Тарельчатый клапан | 1 |
| 15 | 0429315 | Предохранительный клапан | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 15B | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 0220003 | Предохранительный клапан | 2 |
| 16A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
