Гидроцилиндр. поворот — HITACHI EX12-2

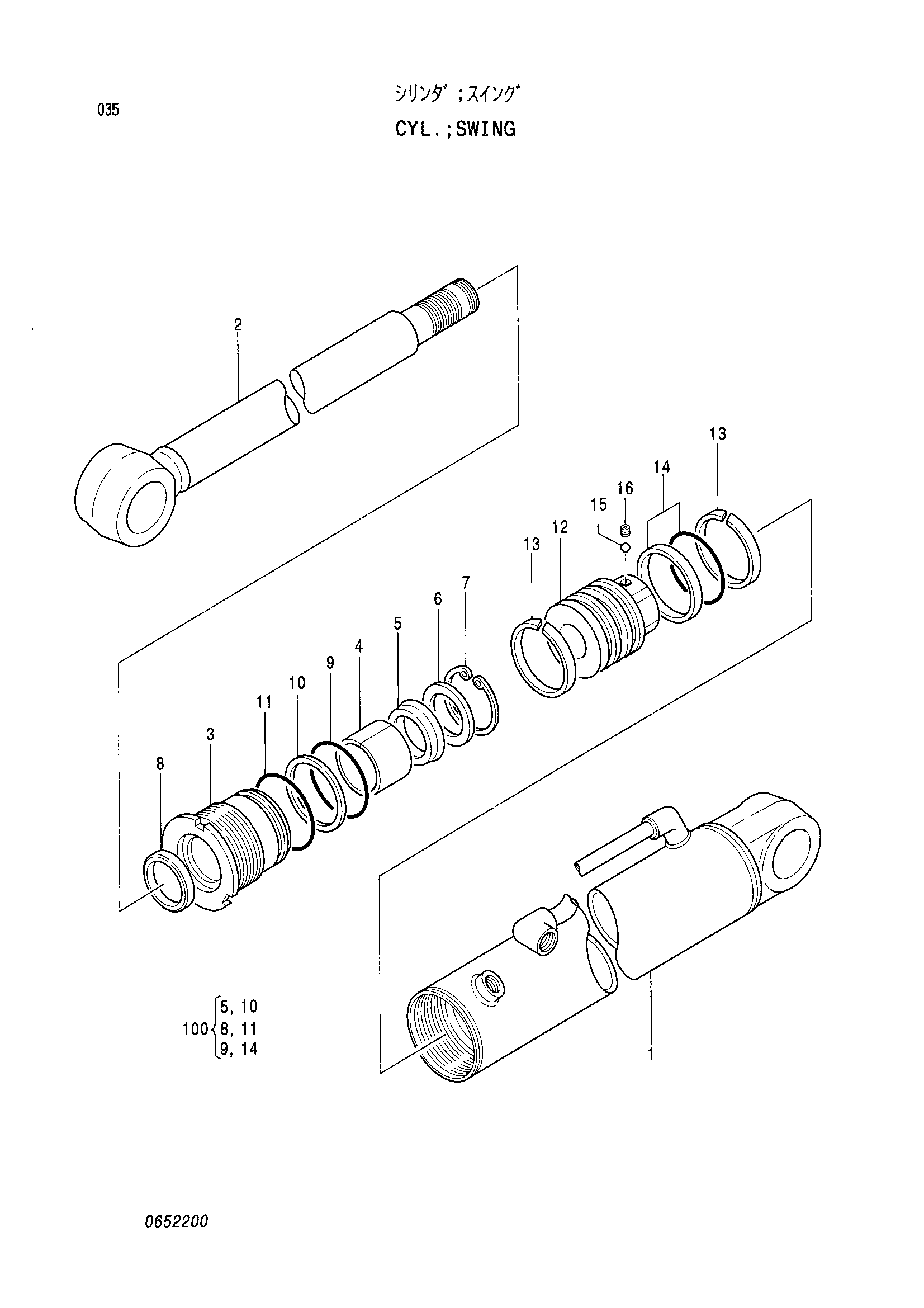

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4273933 | Гидроцилиндр. поворот | 1 | |
| 1 | 4352306 | Труба гидроцилиндра | 1 |
| 2 | 4352307 | Шток поршня | 1 |
| 3 | 0652201 | Головка гидроцилиндра | 1 |
| 4 | 0430802 | Втулка | 1 |
| 5 | 0652202 | U-образная манжета | 1 |
| 6 | 0652203 | Головка | 1 |
| 7 | 0652204 | Стопорное кольцо | 1 |
| 8 | 0430805 | Грязесъёмное кольцо | 1 |
| 9 | 0430809 | Уплотнительное кольцо | 1 |
| 10 | 0481107 | Опорное кольцо | 1 |
| 11 | 0430903 | Уплотнительное кольцо | 1 |
| 12 | 0495202 | Поршень | 1 |
| 13 | 0652205 | Направляющее кольцо | 2 |
| 14 | 0430906 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0477301 | Установочный винт | 1 |
| 100 | 4352308 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
