Пилотный трубопроводы (1-2) — HITACHI EX12-2

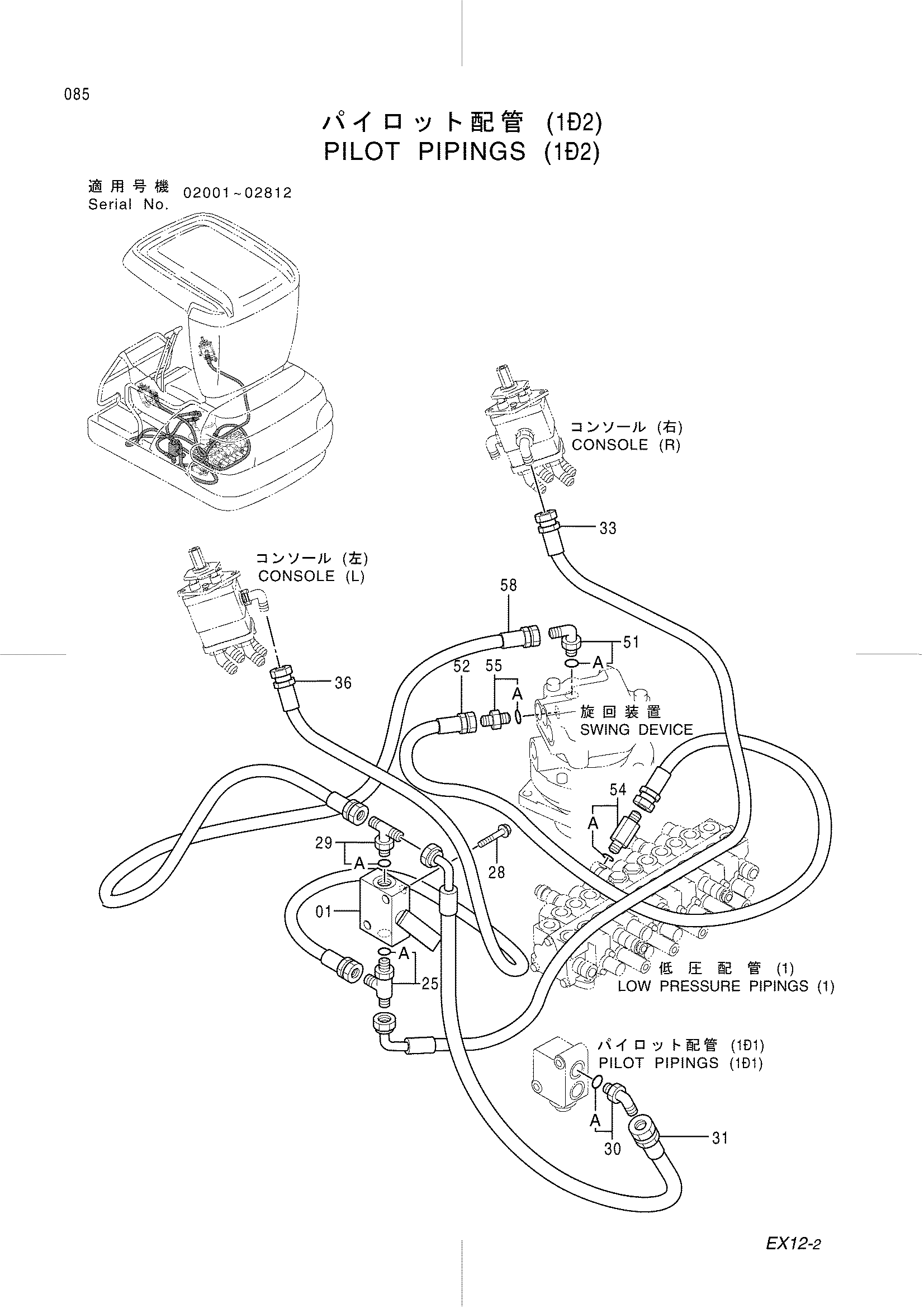

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330380 | Запорный клапан | 1 |
| 25 | 4269617 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | J080845 | Болт с шайбой | 2 |
| 29 | 4249344 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4154671 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4347339 | Шланг | 1 |
| 33 | 4353737 | Шланг | 1 |
| 36 | 4353736 | Шланг | 1 |
| 51 | 4154670 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4347344 | Шланг | 1 |
| 54 | 4270517 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4200465 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4353738 замена: 4377108 | Шланг | 1 |
| 58 | 4377108 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
