4 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX12-2

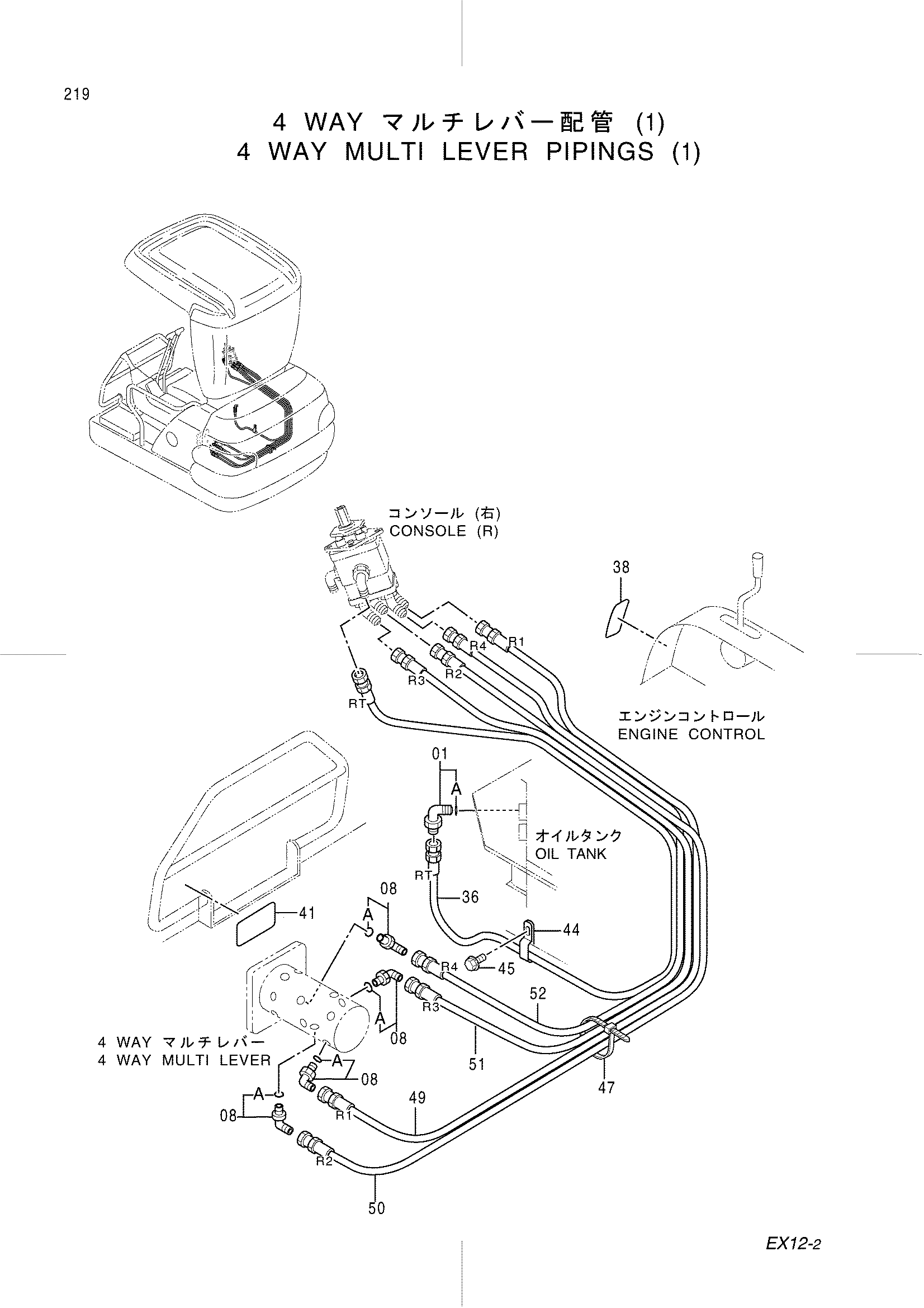

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4353731 | Шланг (RT) | 1 |
| 38 | 4299979 | Информационная табличка(отвал: раисе-ловер) | 1 |
| 41 | 3064086 | Информационная табличка(многофункциональный рычаг) | 1 |
| 44 | 4190282 | Зажим | 1 |
| 45 | J090816 | Болт с шайбой | 1 |
| 47 | 4055312 | Ленточный зажим | 1 |
| 49 | 4355244 | Шланг (R1) | 1 |
| 50 | 4355245 | Шланг (R2) | 1 |
| 51 | 4355246 | Шланг (R3) | 1 |
| 52 | 4355247 | Шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
