Ход трубопроводы — HITACHI EX12-2

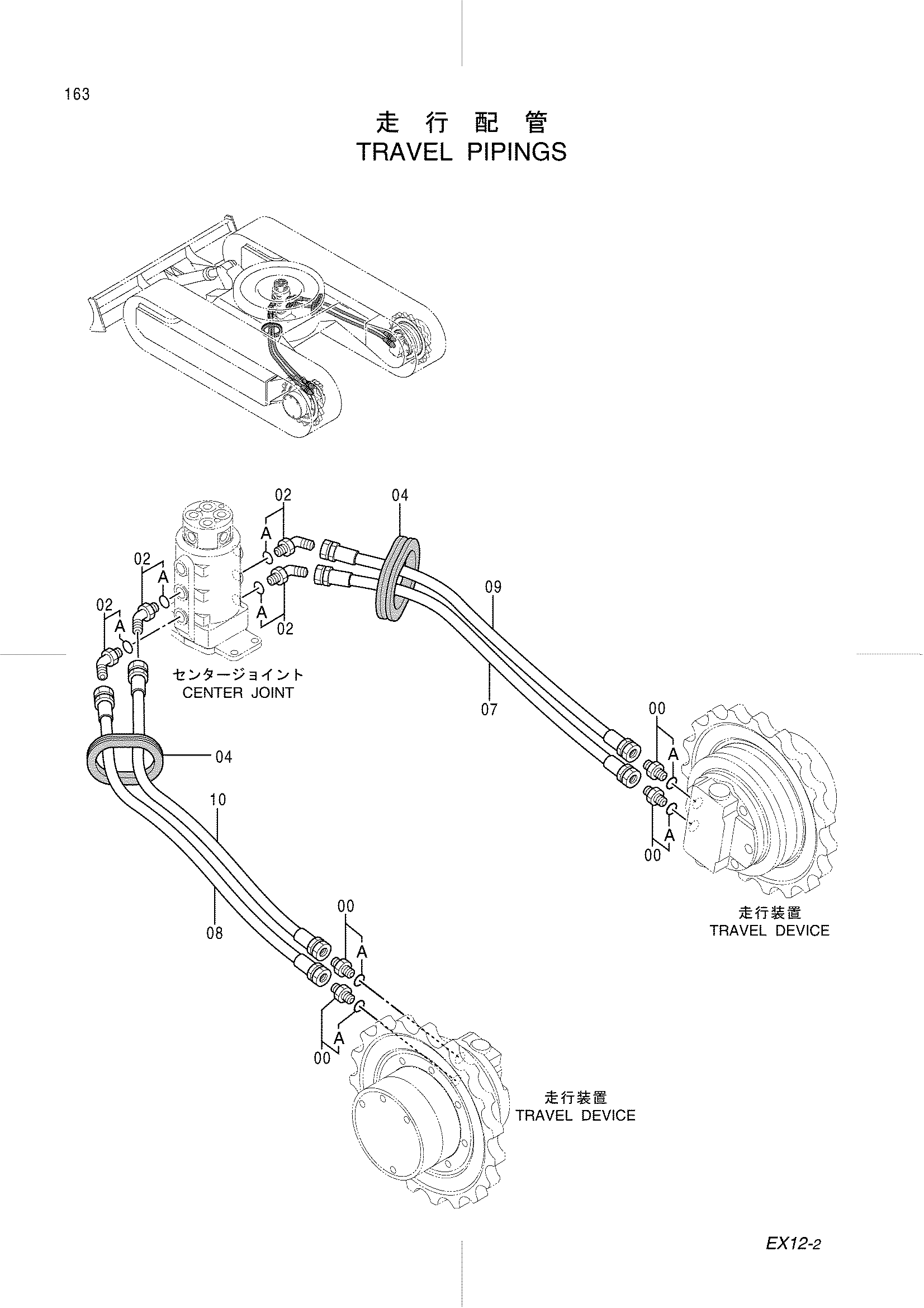

Заводская схема «Ход трубопроводы» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4200466	Адаптер	4
00A	4509180	Уплотнительное кольцо	1
02	4279247	Угловой штуцер	4
02A	R26448R	Уплотнительное кольцо	1
04	4340404	Резиновая втулка	2
07	4347252	Шланг	1
08	4347253	Шланг	1
09	4347254	Шланг	1
10	4347255	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
