Рама — HITACHI EX12-2

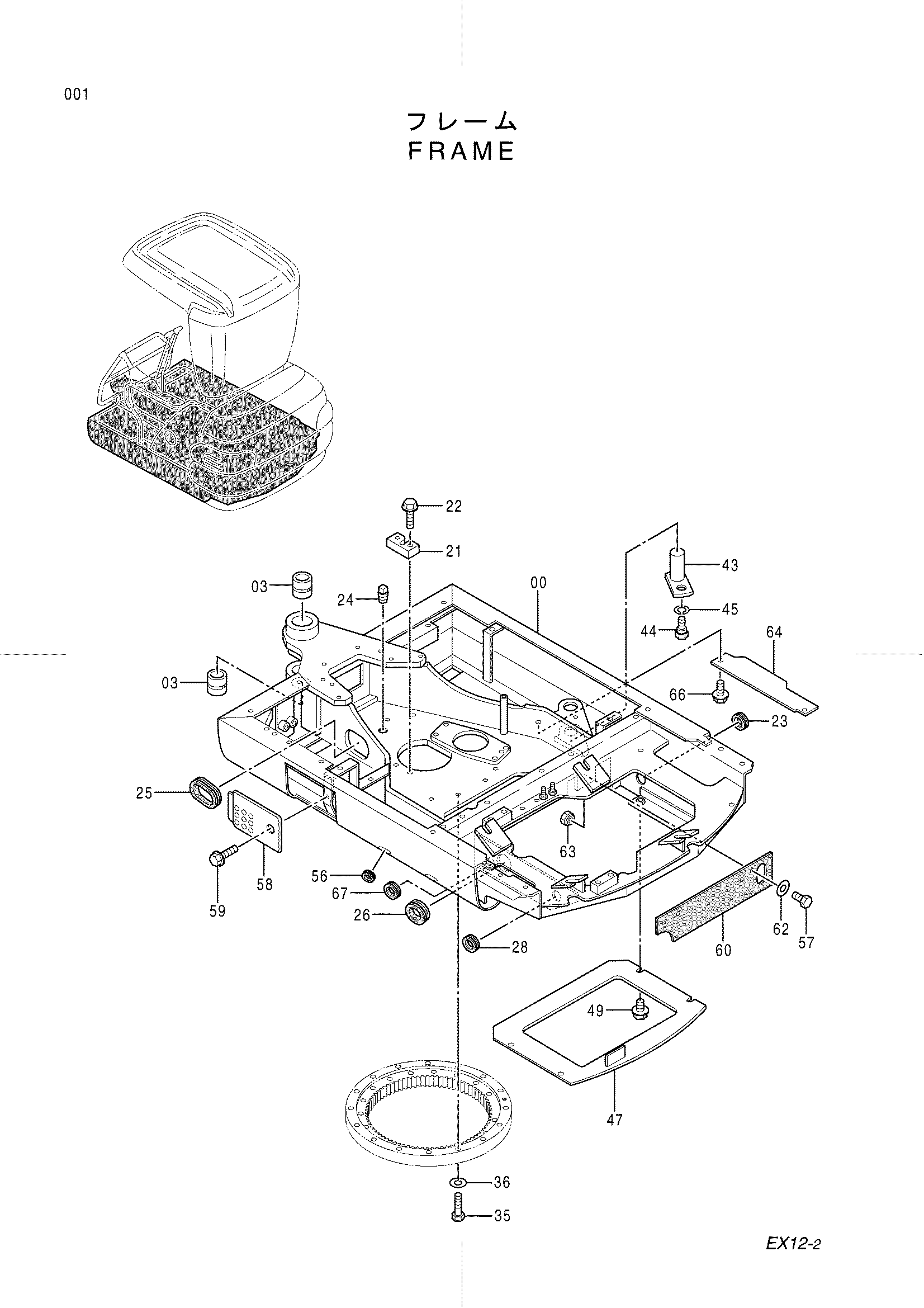

Заводская схема «Рама» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014489 | Рама основной | 1 |
| 00 | 6017130 | Рама основной | 1 |
| 03 | 4332744 | Втулка | 2 |
| 21 | 4333218 | Ограничитель | 1 |
| 22 | J041035 | Болт с шайбой | 2 |
| 23 | 4201749 | Резиновая втулка | 1 |
| 23 | 4210661 | Резиновая втулка | 1 |
| 24 | 94-2026 | Пробка | 1 |
| 25 | 4349372 | Резиновая втулка | 1 |
| 26 | 4207838 | Резиновая втулка | 1 |
| 28 | 4210661 | Резиновая втулка | 1 |
| 35 | J981055 | Болт | 16 |
| 36 | J254010 | Шайба | 16 |
| 43 | 9743192 | Палец | 1 |
| 44 | 4294098 | Болт | 1 |
| 45 | 984054 | Пружинная шайба | 1 |
| 47 | 8063316 | Крышка | 1 |
| 49 | J051025 | Болт с шайбой | 4 |
| 56 | 4349381 | Резиновая втулка | 4 |
| 57 | J960820 | Болт | 2 |
| 58 | 8062672 | Крышка | 1 |
| 59 | J090820 | Винт | 1 |
| 60 | 4352240 | Резиновая прокладка | 1 |
| 62 | 4338215 | Шайба | 2 |
| 63 | 4030364 | U-образная гайка | 2 |
| 64 | 4333056 | Пластина | 1 |
| 66 | J090816 | Болт с шайбой | 2 |
| 67 | 4210661 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
