Пилотный трубопроводы (1-3) — HITACHI EX12-2

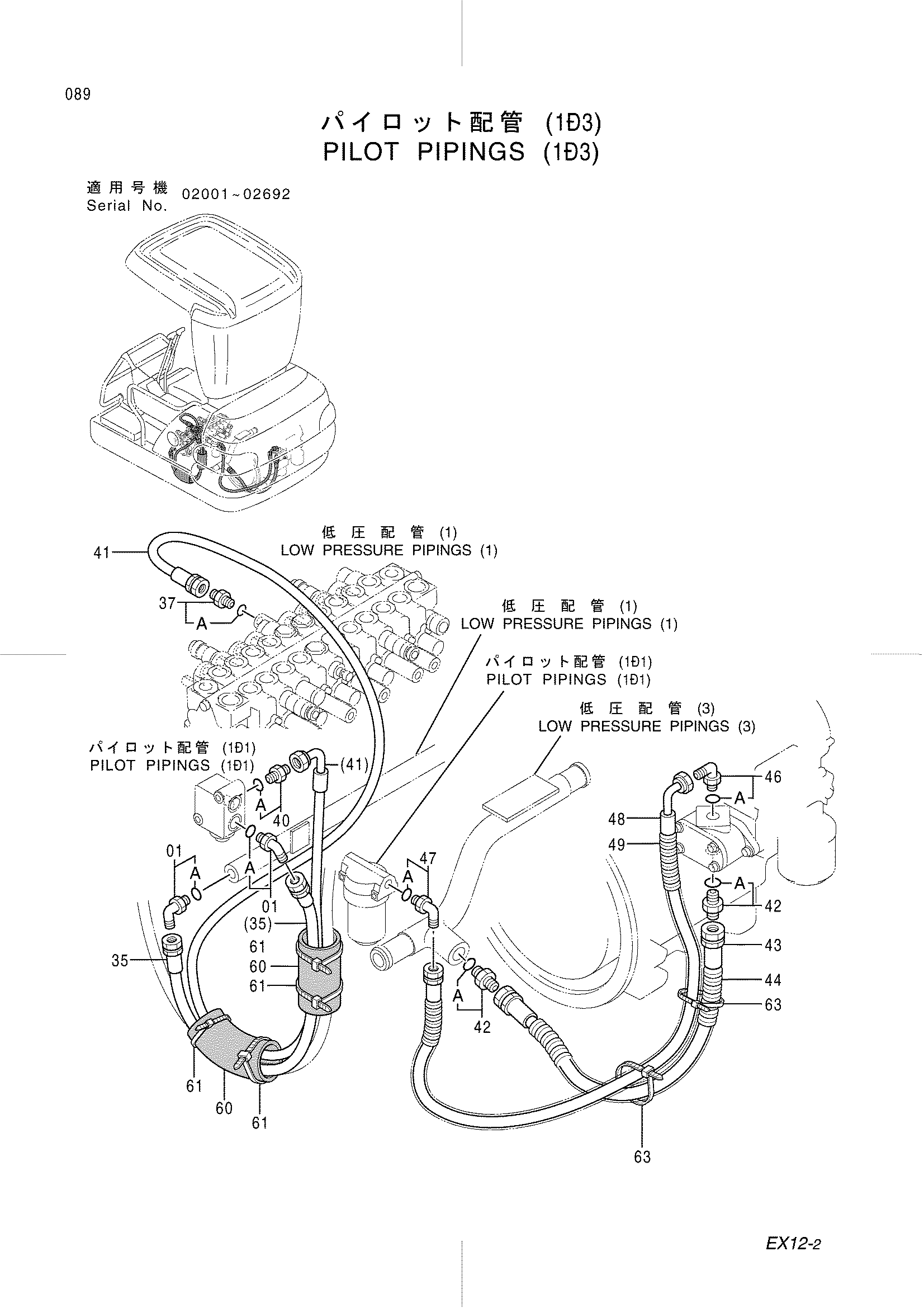

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4347340 | Шланг | 1 |
| 37 | 4200465 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4200465 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4353735 | Шланг | 1 |
| 42 | 4210361 | Адаптер | 2 |
| 42 | 4382348 | Адаптер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4348262 | Шланг | 1 |
| 43 | 4381727 | Шланг | 1 |
| 44 | 4340976 | Трубка | 1 |
| 44 | 4381607 | Трубка | 1 |
| 46 | 4154671 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4200471 | Угловой штуцер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4347343 | Шланг | 1 |
| 49 | 4340977 | Трубка | 1 |
| 60 | 4313059 замена: 4370544 | Сиденье резиновый | 2 |
| 60 | 4370544 | Сиденье резиновый | 2 |
| 61 | 4323613 | Ленточный зажим | 4 |
| 63 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
