Кабина (2) — HITACHI EX12-2

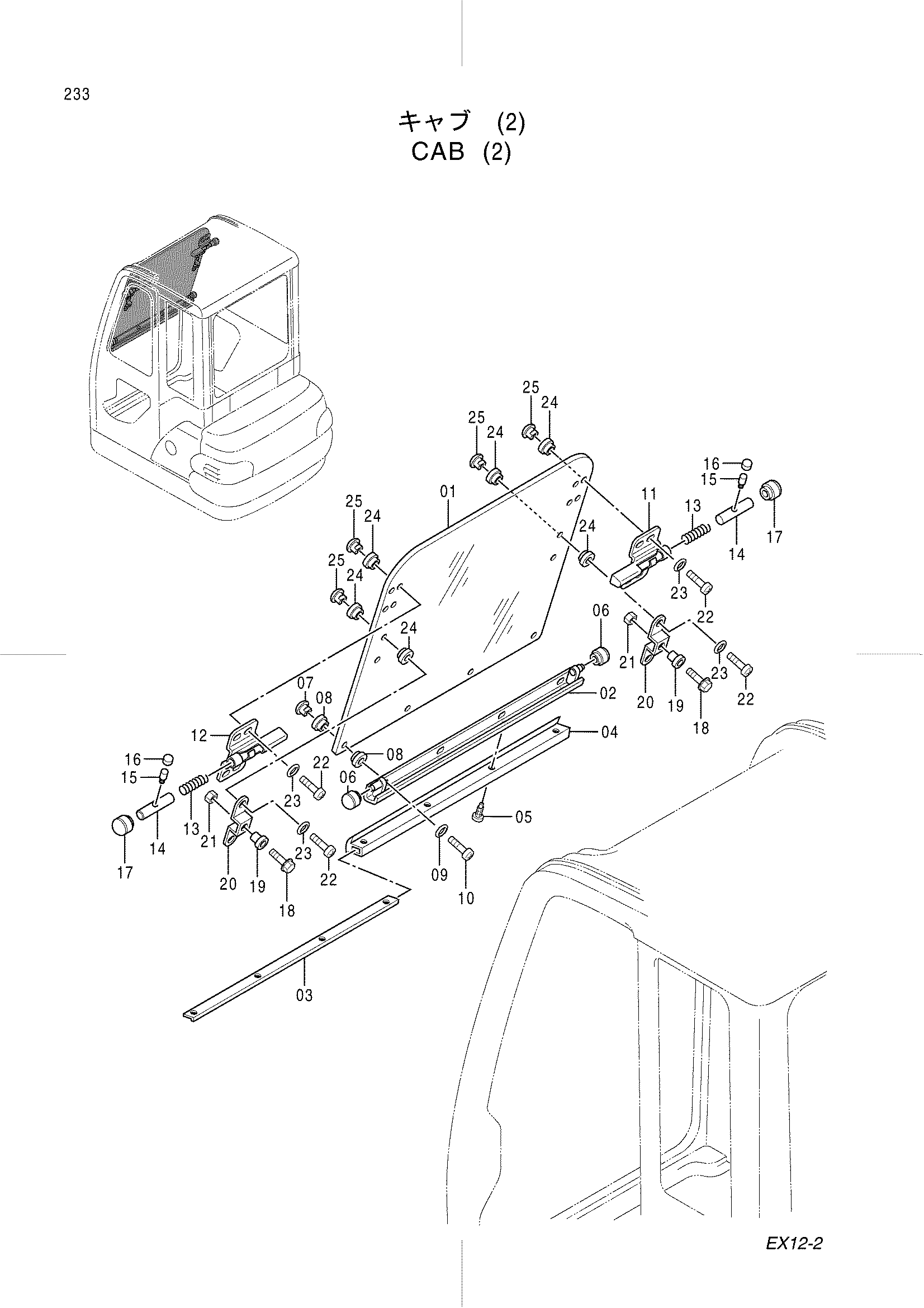

Заводская схема «Кабина (2)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4298069 | Стекло | 1 |
| 01-10 | 4310429 | Окно в сборе | 1 |
| 02 | 4310449 | Кронштейн | 1 |
| 03 | 4310435 | Пластина | 1 |
| 04 | 4298070 | Уплотнитель | 1 |
| 05 | 4315503 | Винт | 4 |
| 06 | 4310440 | Ролик | 2 |
| 07 | 4315508 | Гайка спекиал | 4 |
| 08 | 4315509 | Проставка | 8 |
| 09 | 4315511 | Шайба | 4 |
| 10 | 4315512 | Винт | 4 |
| 11 | 4310420 | Кронштейн (правый) | 1 |
| 12 | 4310421 | Кронштейн (левый) | 1 |
| 13 | 4314266 | Пружина | 2 |
| 14 | 4310419 | Вал | 2 |
| 15 | 4314264 | Рычаг | 2 |
| 16 | 4314262 | Крышка | 2 |
| 17 | 4310439 | Ролик | 2 |
| 18 | 4315586 | Винт | 2 |
| 19 | 4310431 | Рукоятка | 2 |
| 20 | 4310443 | Кронштейн | 2 |
| 21 | 4315585 | Гайка | 2 |
| 22 | 4315512 | Винт | 12 |
| 23 | 4315511 | Шайба | 12 |
| 24 | 4315509 | Проставка | 24 |
| 25 | 4315508 | Гайка спекиал | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
