Навесное оборудование педаль — HITACHI EX12-2

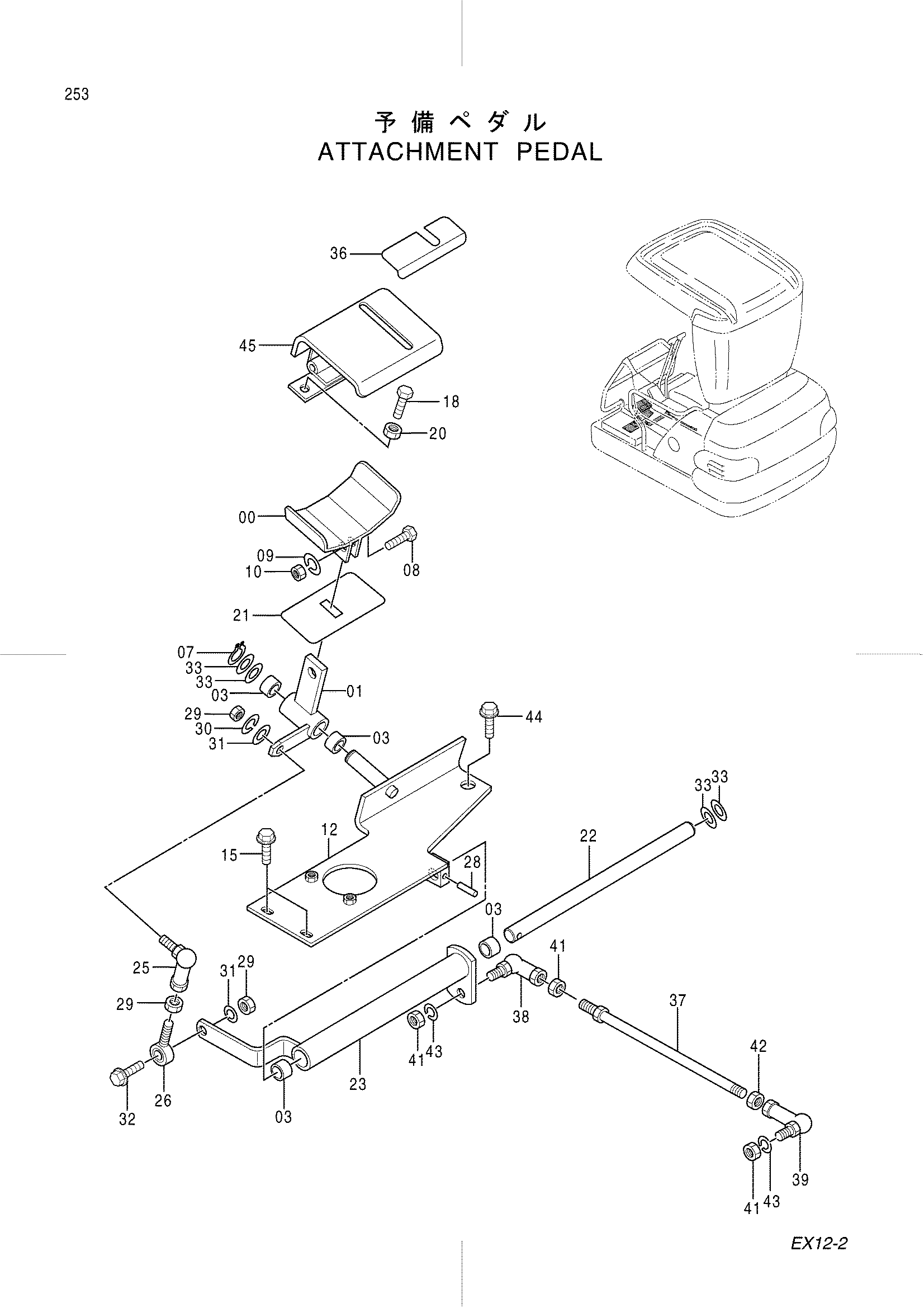

Заводская схема «Навесное оборудование педаль» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060692 | Педаль | 1 |
| 01 | 8060697 | Тяга | 1 |
| 03 | 4280301 | Втулка | 4 |
| 07 | 991338 | Стопорное кольцо | 1 |
| 08 | J981030 | Болт | 1 |
| 09 | J252210 | Пружинная шайба | 1 |
| 10 | J231210 | Гайка | 1 |
| 12 | 8060689 | Кронштейн | 1 |
| 15 | J090820 | Болт с шайбой | 2 |
| 18 | 4347622 | Болт | 2 |
| 20 | J231108 | Гайка | 2 |
| 21 | 4334074 замена: 4368010 | Крышка | 1 |
| 21 | 4368010 | Крышка | 1 |
| 22 | 4333621 | Вал | 1 |
| 23 | 8060699 | Тяга | 1 |
| 25 | 4287792 | Шарнир | 1 |
| 26 | 4287797 | Концевой шток | 1 |
| 28 | 4144015 | Пружинный штифт | 1 |
| 29 | J231108 | Гайка | 3 |
| 30 | J252108 | Пружинная шайба | 1 |
| 31 | J253108 | Плоская шайба | 2 |
| 32 | J090835 | Болт с шайбой | 1 |
| 33 | 4289754 | Регулировочная шайба | 4 |
| 36 | 4353727 | Лента | 1 |
| 37 | 9743228 | Шток | 1 |
| 38 | 4287792 | Шарнир | 1 |
| 39 | 4287793 | Соединение шарик(левый) | 1 |
| 41 | J231108 | Гайка | 3 |
| 42 | M580008 | Гайка (левый) | 1 |
| 43 | J252108 | Пружинная шайба | 2 |
| 44 | J051020 | Болт с шайбой | 1 |
| 45 | 8067034 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
