Пилотный трубопроводы (1-2) — HITACHI EX12-2

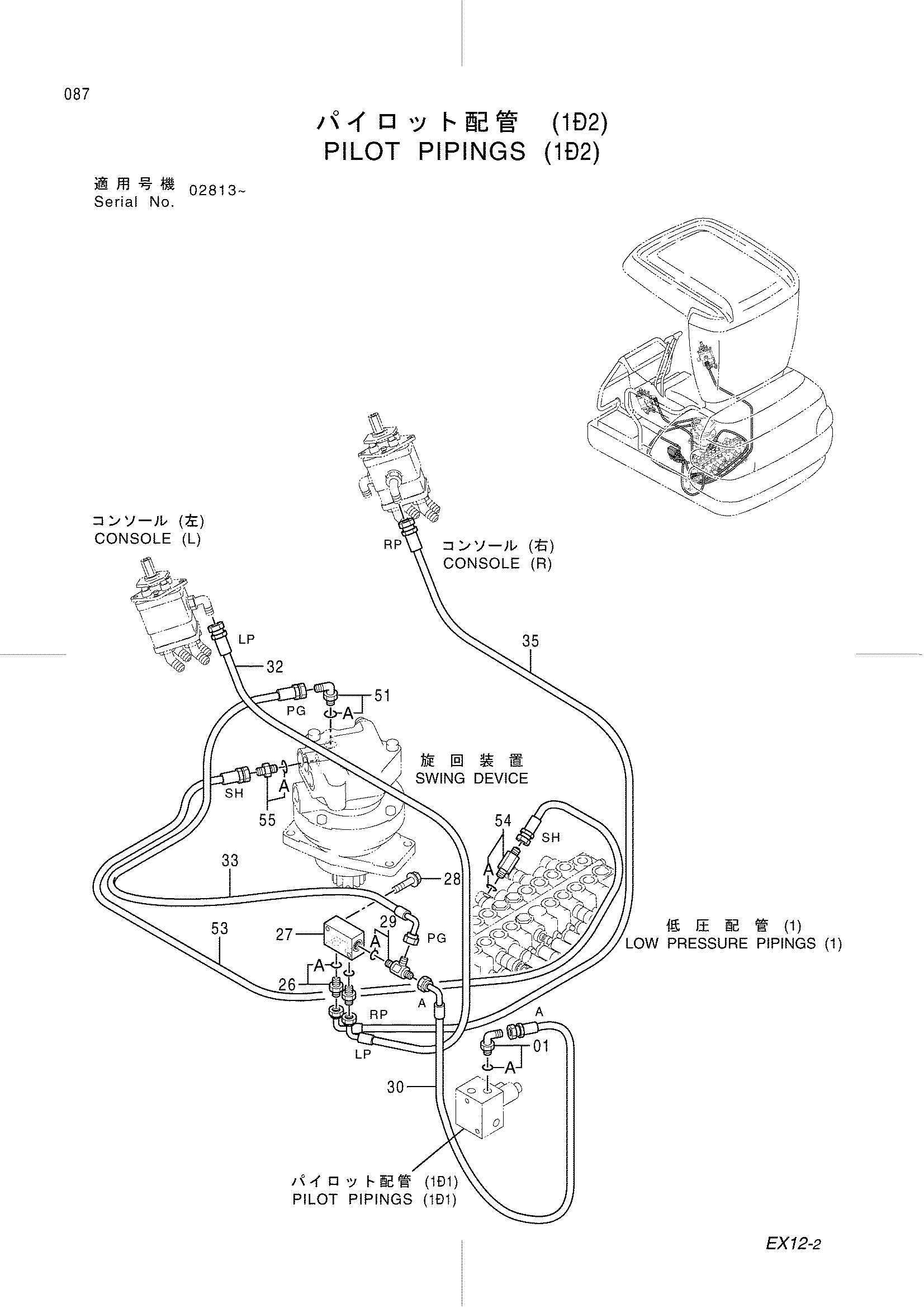

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4200465 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 3080382 | Коллектор | 1 |
| 28 | J080640 | Холт с шайбой | 2 |
| 29 | 4246385 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4396380 | Шланг (A) | 1 |
| 32 | 4396383 | Шланг (LP) | 1 |
| 33 | 4396382 | Шланг (PG) | 1 |
| 35 | 4401692 | Шланг (RP) | 1 |
| 51 | 4154670 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4377108 | Шланг (SH) | 1 |
| 54 | 4270517 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4200465 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
