Пилотный трубопроводы (2-1) <х-тйпе> — HITACHI EX12-2

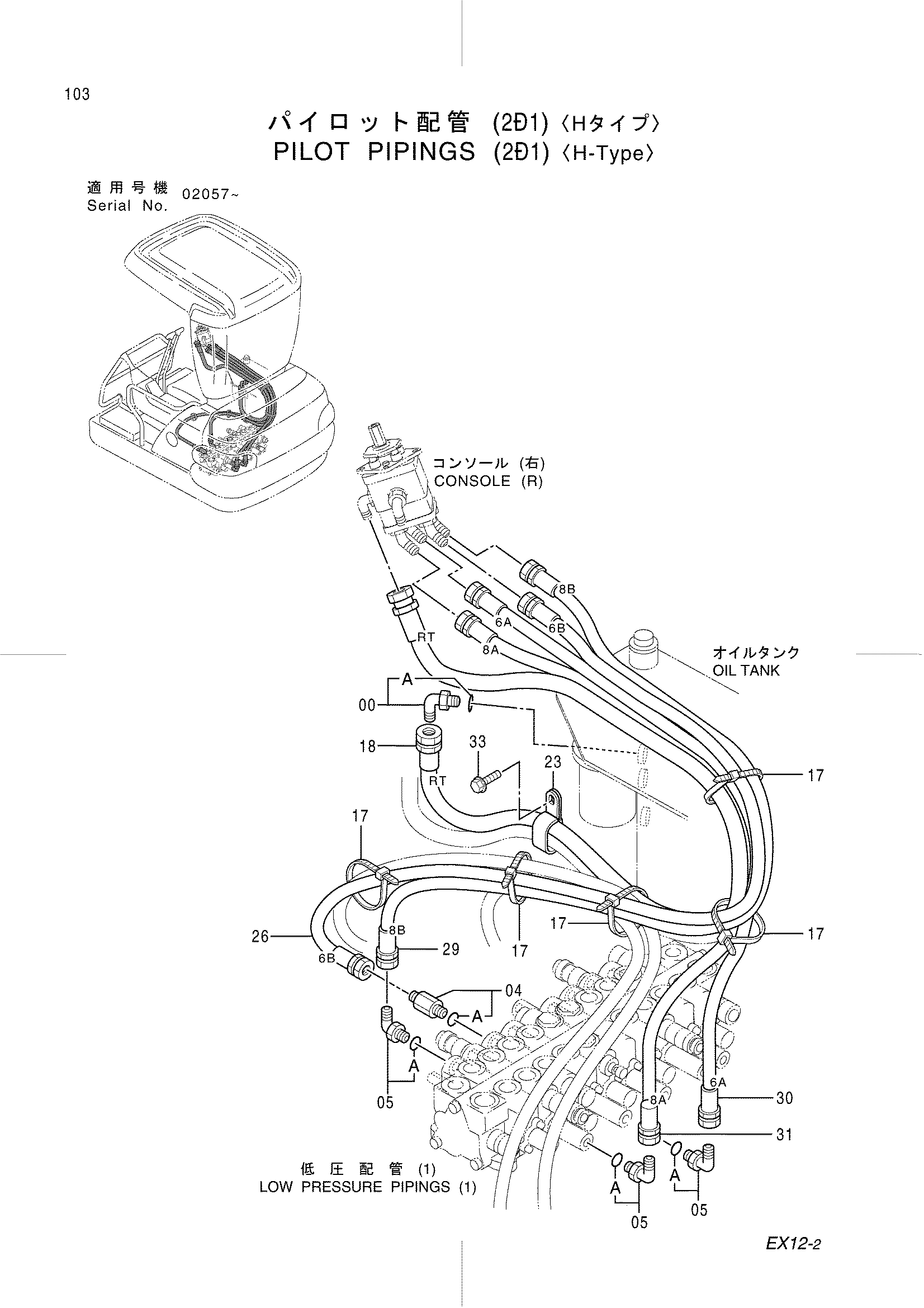

Заводская схема «Пилотный трубопроводы (2-1) <х-тйпе>» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4270517 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 5 |
| 18 | 4353731 | Шланг (RT) | 1 |
| 23 | 4190282 | Зажим | 1 |
| 26 | 4353744 | Шланг (8B) | 1 |
| 29 | 4355096 | Шланг (6B) | 1 |
| 30 | 4352426 | Шланг (6A) | 1 |
| 31 | 4353745 | Шланг (8A) | 1 |
| 33 | J090816 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
