Гидромотор (ход) — HITACHI EX12-2

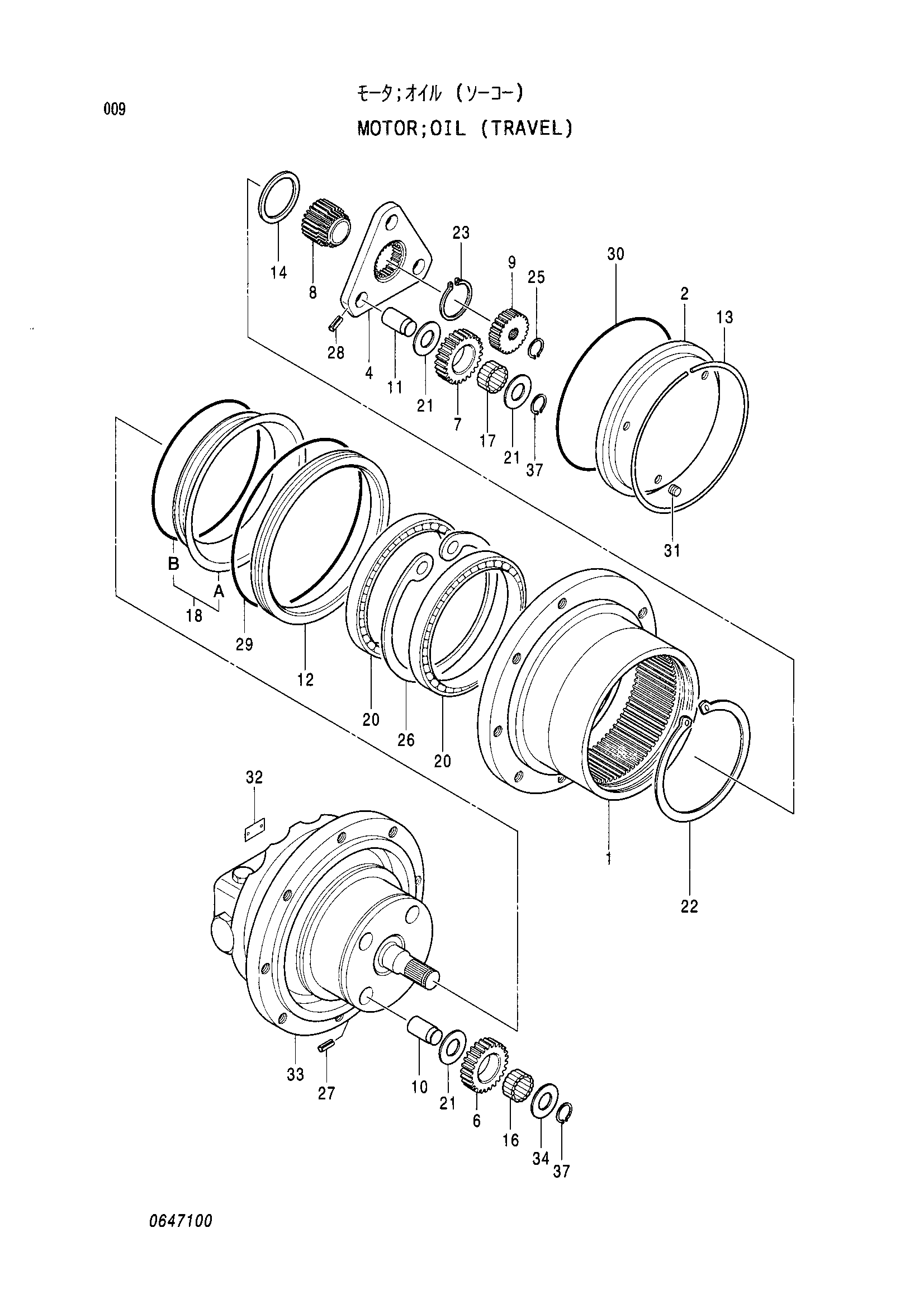

Заводская схема «Гидромотор (ход)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331678 | Гидромотор (ход) | 1 | |
| 2 | 0647101 | Крышка | 1 |
| 12 | 0647102 | Уплотнительное кольцо | 1 |
| 13 | 0647103 | Кольцо ограничитель | 1 |
| 14 | 0647104 | Втулка упорный | 1 |
| 18 | 0426801 | Сиденье в сборе | 1 |
| 20 | 0426802 | Подшипник | 2 |
| 21 | 0426803 | Упорная шайба | 10 |
| 22 | 0647105 | Стопорное кольцо | 1 |
| 23 | 0426804 | Стопорное кольцо | 1 |
| 25 | 0426805 | Стопорное кольцо | 1 |
| 26 | 0647106 | Стопорное кольцо | 1 |
| 27 | 0426806 | Пружинный штифт | 4 |
| 28 | 0426806 | Пружинный штифт | 3 |
| 29 | 0426807 | Уплотнительное кольцо | 1 |
| 30 | 0426808 | Уплотнительное кольцо | 1 |
| 31 | 0426809 | Пробка | 4 |
| 34 | 0647107 | Упорная шайба | 4 |
| 37 | 0647108 | Стопорное кольцо | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
