Пилотный трубопроводы (2-2) <х-тйпе> — HITACHI EX12-2

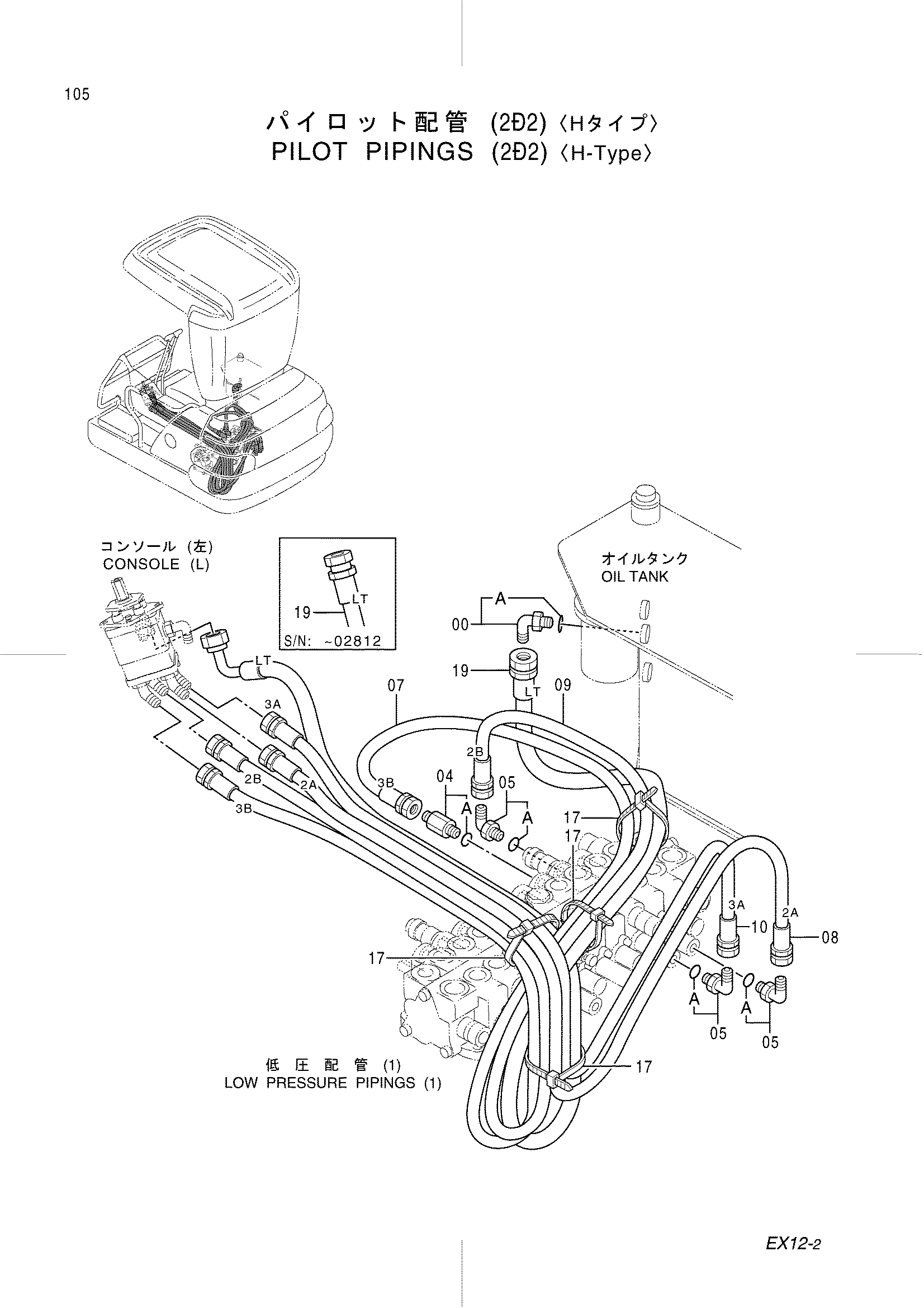

Заводская схема «Пилотный трубопроводы (2-2) <х-тйпе>» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4270517 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4353741 | Шланг (3B) | 1 |
| 08 | 4352160 | Шланг (2A) | 1 |
| 09 | 4352427 | Шланг (2B) | 1 |
| 10 | 4352161 | Шланг (3A) | 1 |
| 17 | 4055312 | Ленточный зажим | 4 |
| 19 | 4353732 замена: 4400238 | Шланг (LT) | 1 |
| 19 | 4400238 | Шланг (LT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
