Топливные трубопроводы (двигатель) — HITACHI EX12-2

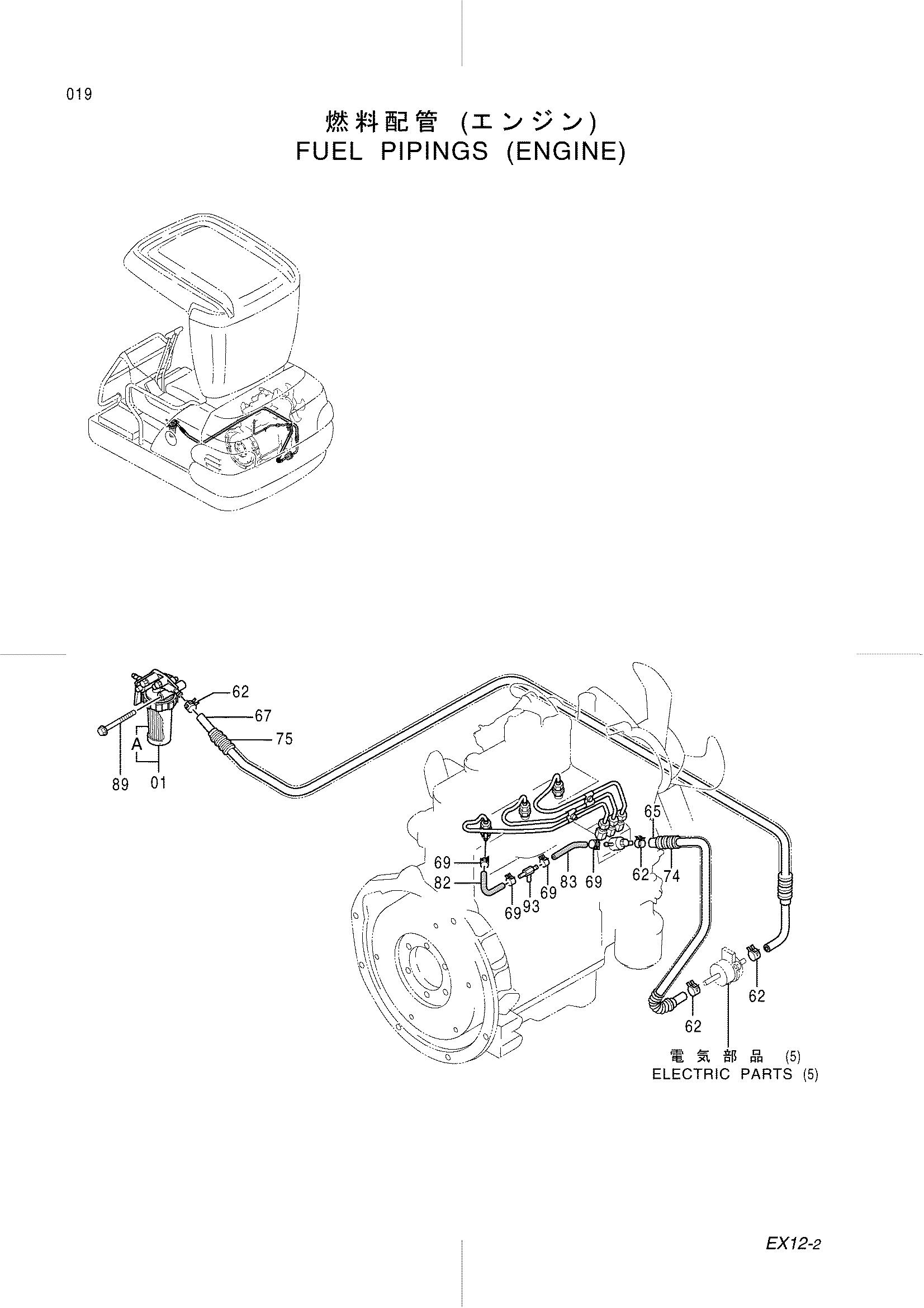

Заводская схема «Топливные трубопроводы (двигатель)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4340285 замена: 4366411 | Топливный фильтр | 1 |
| 01 | 4366411 | Топливный фильтр | 1 |
| 01A | 4366662 | Елеменнт фильтр | 1 |
| 62 | 4349657 | Хомут шланга | 4 |
| 65 | 4299658 | Топливный шланг | 1 |
| 67 | 4349469 | Топливный шланг | 1 |
| 69 | 4280436 замена: 4393609 | Кланп шланг | 4 |
| 69 | 4393609 | Кланп шланг | 4 |
| 74 | 4299654 | Трубка | 1 |
| 75 | 4349492 | Трубка | 1 |
| 82 | 4347089 замена: 4393650 | Топливный шланг | 1 |
| 82 | 4393650 | Топливный шланг | 1 |
| 83 | 4347090 замена: 4393646 | Топливный шланг | 1 |
| 83 | 4393646 | Топливный шланг | 1 |
| 89 | J090870 | Болт с шайбой | 1 |
| 93 | 4348594 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
