Поворотная колонна — HITACHI EX12-2

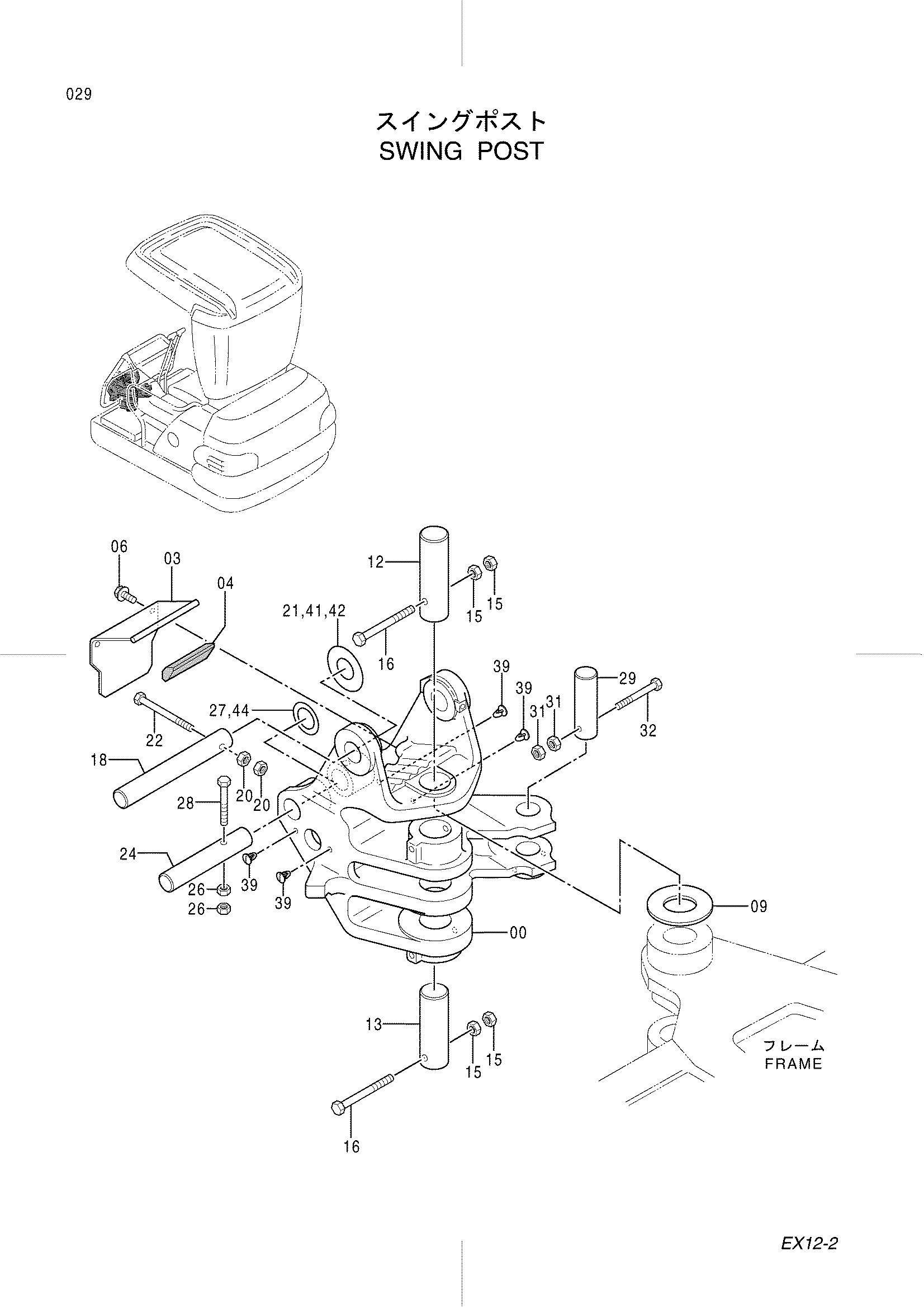

Заводская схема «Поворотная колонна» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001895 | Свингпост | 1 |
| 03 | 9743323 | Хомут шланга | 1 |
| 04 | 4333959 | Резиновая втулка | 1 |
| 06 | J090820 | Болт с шайбой | 2 |
| 09 | 4332766 | Упорная пластина | 1 |
| 12 | 4333935 | Палец | 1 |
| 13 | 4333936 | Палец | 1 |
| 15 | J231108 | Гайка | 4 |
| 16 | J960800 | Болт | 2 |
| 18 | 4333937 | Палец | 1 |
| 20 | J231108 | Гайка | 2 |
| 21 | 4340233 | Регулировочная шайба 0.5 | 1 |
| 21 | 4359554 | Регулировочная шайба 0.5 | 2 |
| 22 | 3077153 | Болт | 1 |
| 22 | J960801 замена: 3077153 | Болт | 1 |
| 24 | 4333938 | Палец | 1 |
| 26 | J231108 | Гайка | 2 |
| 27 | 4340233 | Регулировочная шайба 0.5 | 1 |
| 27 | 4340233 | Регулировочная шайба 0.5 | 4 |
| 28 | J960870 | Болт | 1 |
| 29 | 4333939 | Палец | 1 |
| 31 | J231108 | Гайка | 2 |
| 32 | J960870 | Болт | 1 |
| 39 | 4361804 | Пробка | 4 |
| 41 | 4359555 | Регулировочная шайба 0.8 | 2 |
| 42 | 4359556 | Регулировочная шайба 1.0 | 2 |
| 44 | 4362708 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
