Нижний давление трубопроводы (1) — HITACHI EX12-2

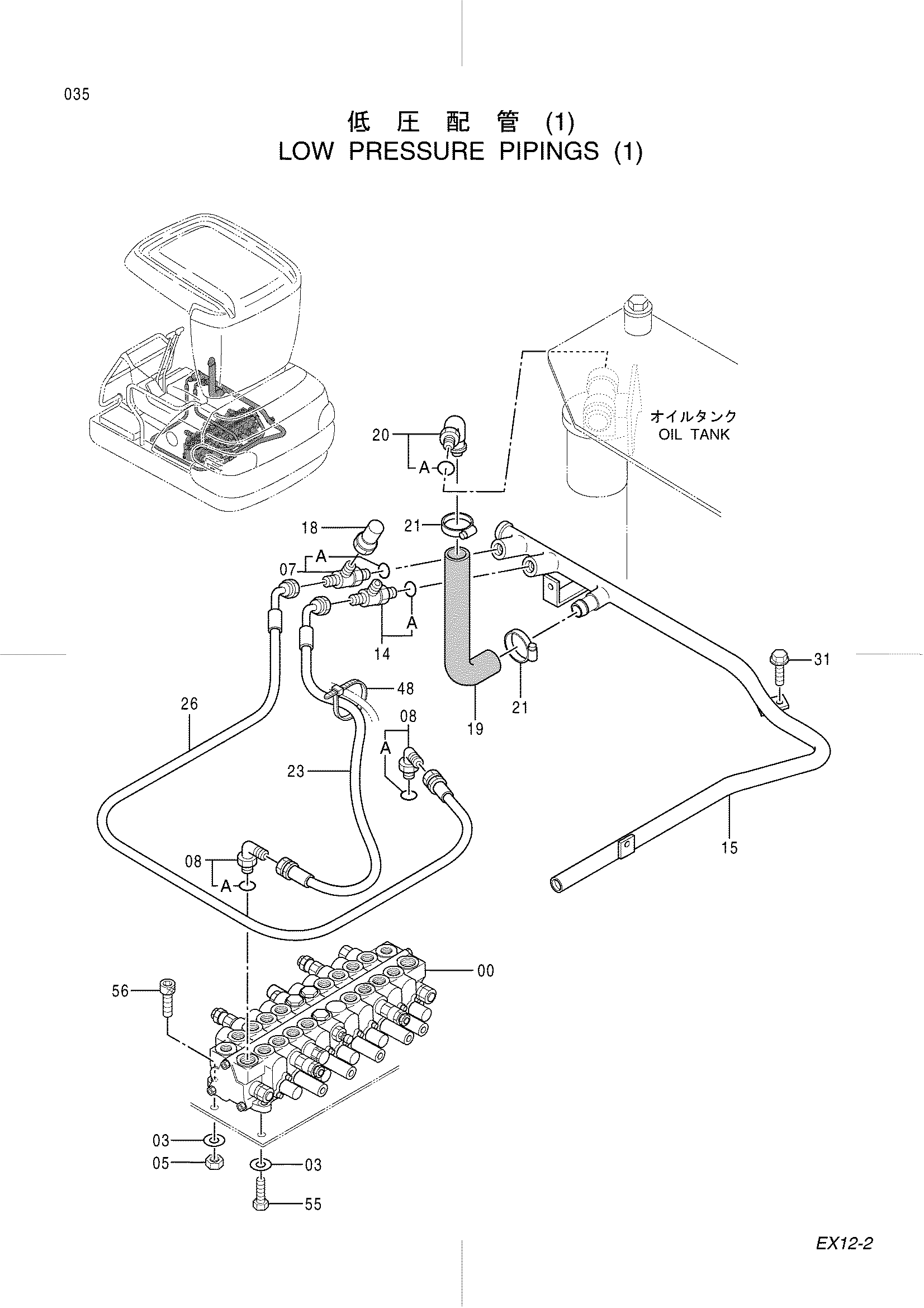

Заводская схема «Нижний давление трубопроводы (1)» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331672 | Гидрораспределитель | 1 |
| 00 | 4356439 | Гидрораспределитель | 1 |
| 03 | J253110 | Плоская шайба | 4 |
| 05 | J231210 | Гайка | 2 |
| 07 | 4217343 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4303003 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 7029878 | Обратная трубка | 1 |
| 18 | 4223519 | Пробка унион | 1 |
| 19 | 3068954 | Резиновый шланг | 1 |
| 20 | 4276854 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4505243 | Хомут шланга | 2 |
| 23 | 4349175 замена: 4377107 | Шланг | 1 |
| 23 | 4377107 | Шланг | 1 |
| 26 | 4352147 | Шланг | 1 |
| 31 | J090820 | Болт с шайбой | 3 |
| 48 | 4055312 | Ленточный зажим | 2 |
| 55 | J771020 | Болт с внутренним шестигранником | 2 |
| 56 | J771030 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
