Передний трубопроводы — HITACHI EX12-2

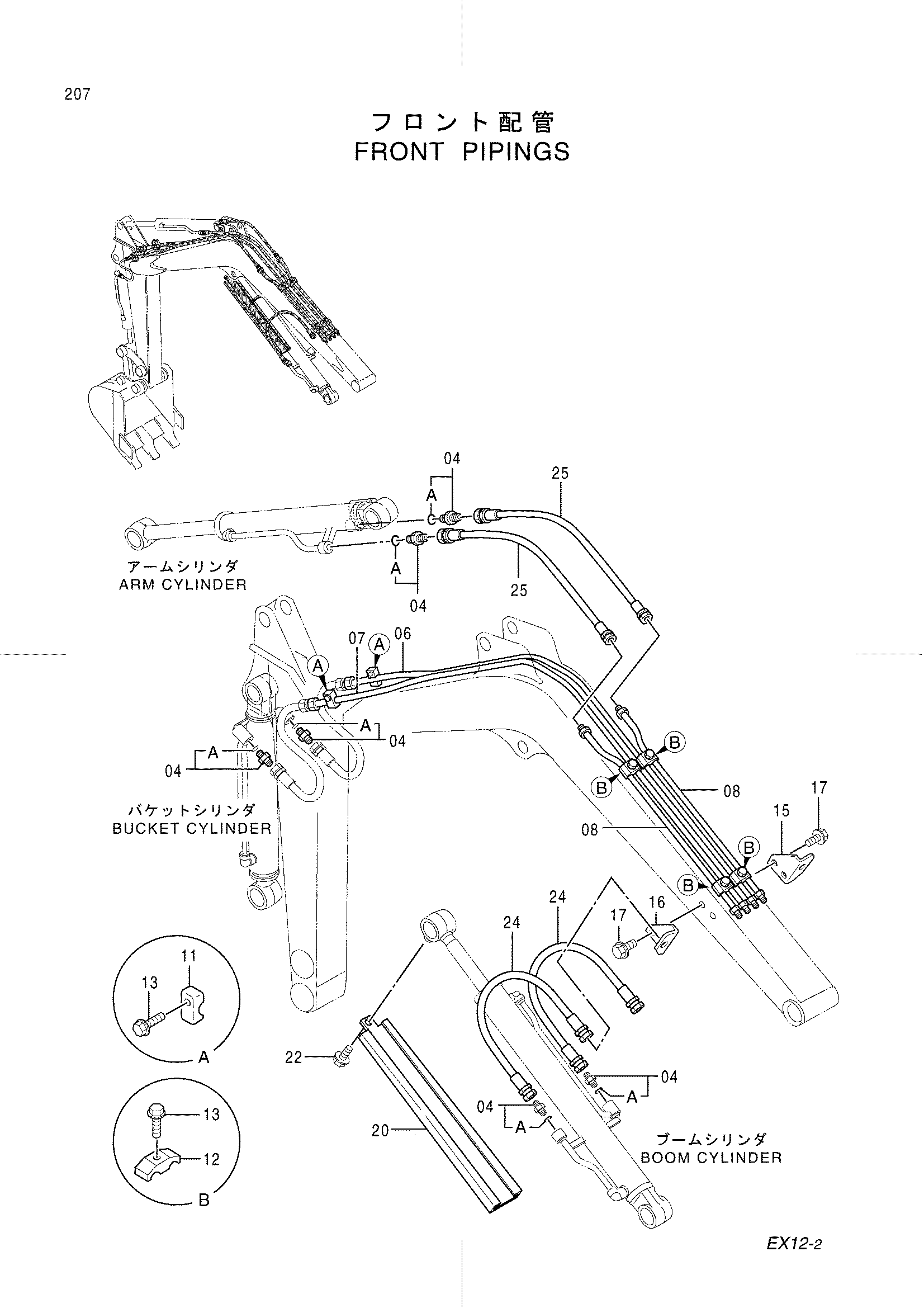

Заводская схема «Передний трубопроводы» для HITACHI EX12-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4200465 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8060555 | Трубка | 1 |
| 07 | 8060554 | Трубка | 1 |
| 08 | 9736988 | Трубка | 2 |
| 11 | 4275543 | Хомут трубки | 2 |
| 12 | 4275542 | Хомут трубки | 4 |
| 13 | J050830 | Болт с шайбой | 6 |
| 15 | 4333060 | Пластина | 1 |
| 16 | 4333061 | Пластина | 1 |
| 17 | J050816 | Болт с шайбой | 4 |
| 20 | 3070019 | Крышка | 1 |
| 22 | J051020 | Болт с шайбой | 1 |
| 24 | 4346547 | Шланг | 2 |
| 25 | 4346549 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
