Отвал трубопроводы — HITACHI EX12

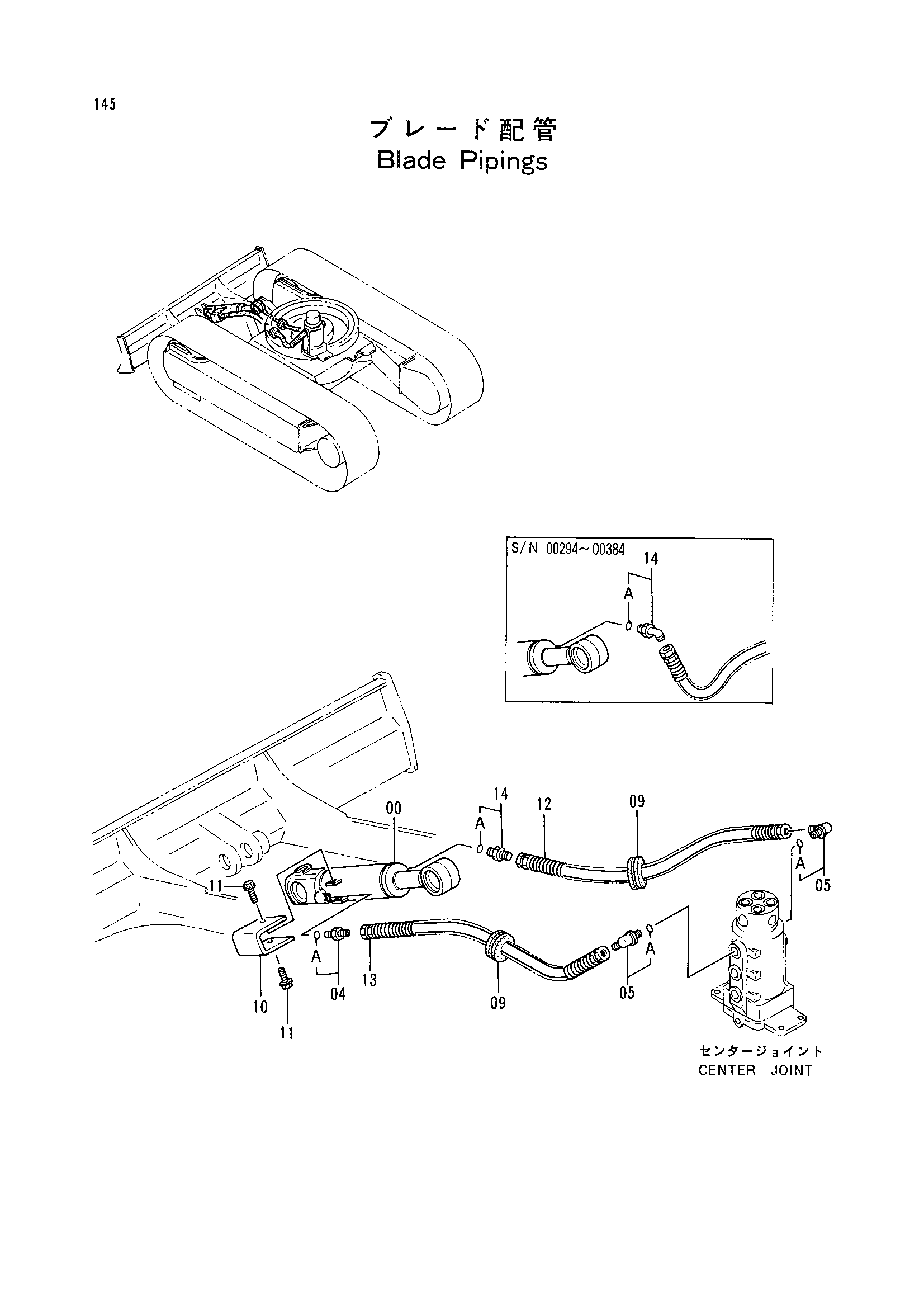

Заводская схема «Отвал трубопроводы» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270788 | Гидроцилиндр отвала | 1 |
| 00 | 4270788 | Гидроцилиндр отвала | 1 |
| 00 | 4309498 | Гидроцилиндр отвала | 1 |
| 04 | 4200465 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4277653 | Угловой штуцер | 2 |
| 05A | R26448R | Уплотнительное кольцо | 1 |
| 09 | 4279256 | Резиновая втулка | 2 |
| 10 | 4279259 | Крышка | 1 |
| 11 | J010816 | Болт с шайбой | 2 |
| 12 | 4293893 | Шланг | 1 |
| 13 | 4293894 | Шланг | 1 |
| 14 | 4193826 | Угловой штуцер | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
