Дополнительный трубопроводы (передний) <удлинённый рукоять> — HITACHI EX12

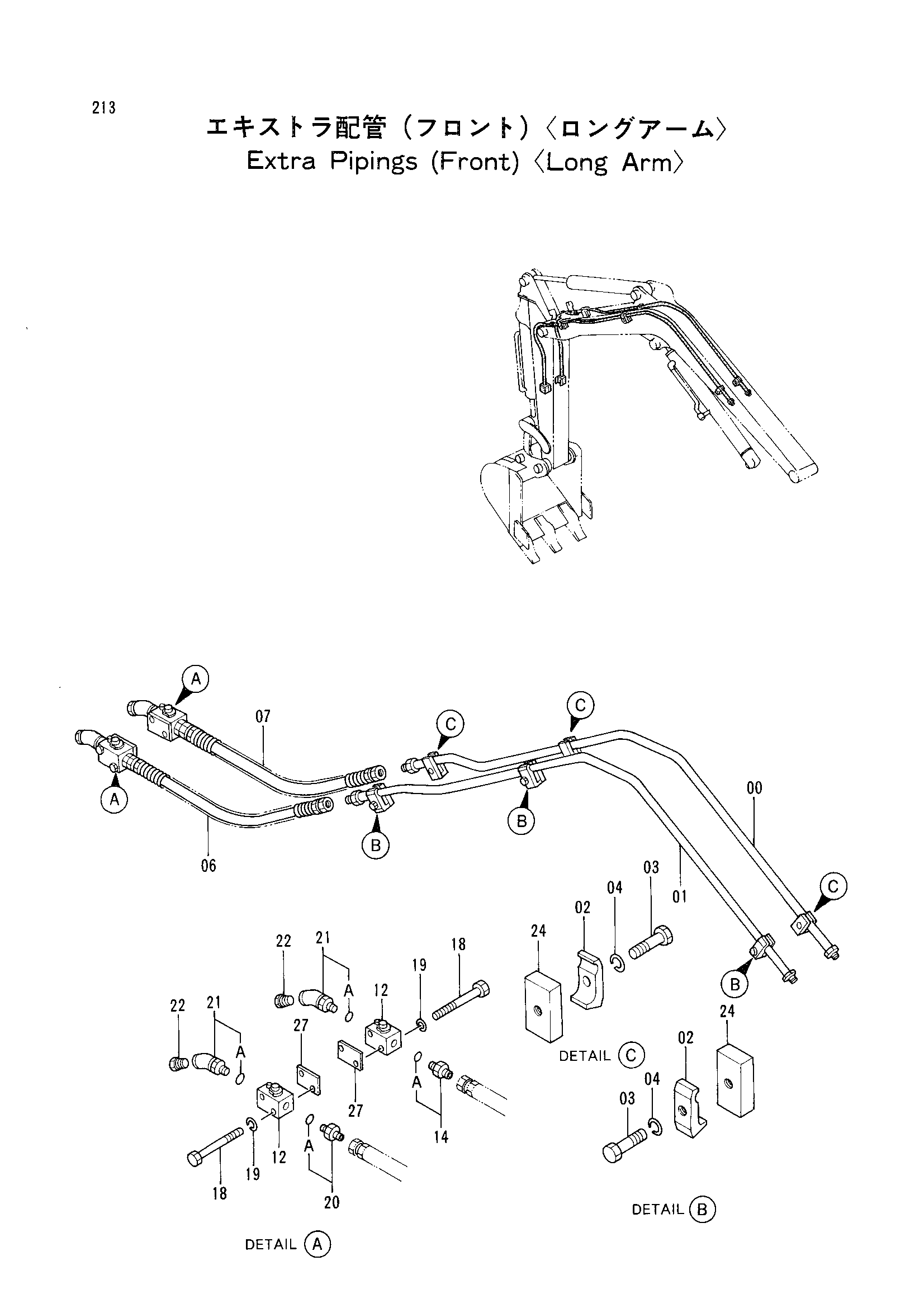

Заводская схема «Дополнительный трубопроводы (передний) <удлинённый рукоять>» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052808 | Трубка | 1 |
| 01 | 8052809 | Трубка | 1 |
| 02 | 4138227 | Хомут трубки | 6 |
| 03 | J901040 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 06 | 4294875 | Шланг | 1 |
| 07 | 4294876 | Шланг | 1 |
| 12 | 4287721 | Запорный клапан | 2 |
| 14 | 4210361 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J900860 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | 4200469 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4293263 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4294858 | Пробка | 2 |
| 24 | 4137297 | Седло винта | 6 |
| 27 | 4285731 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
