Электрооборудование (4) — HITACHI EX12

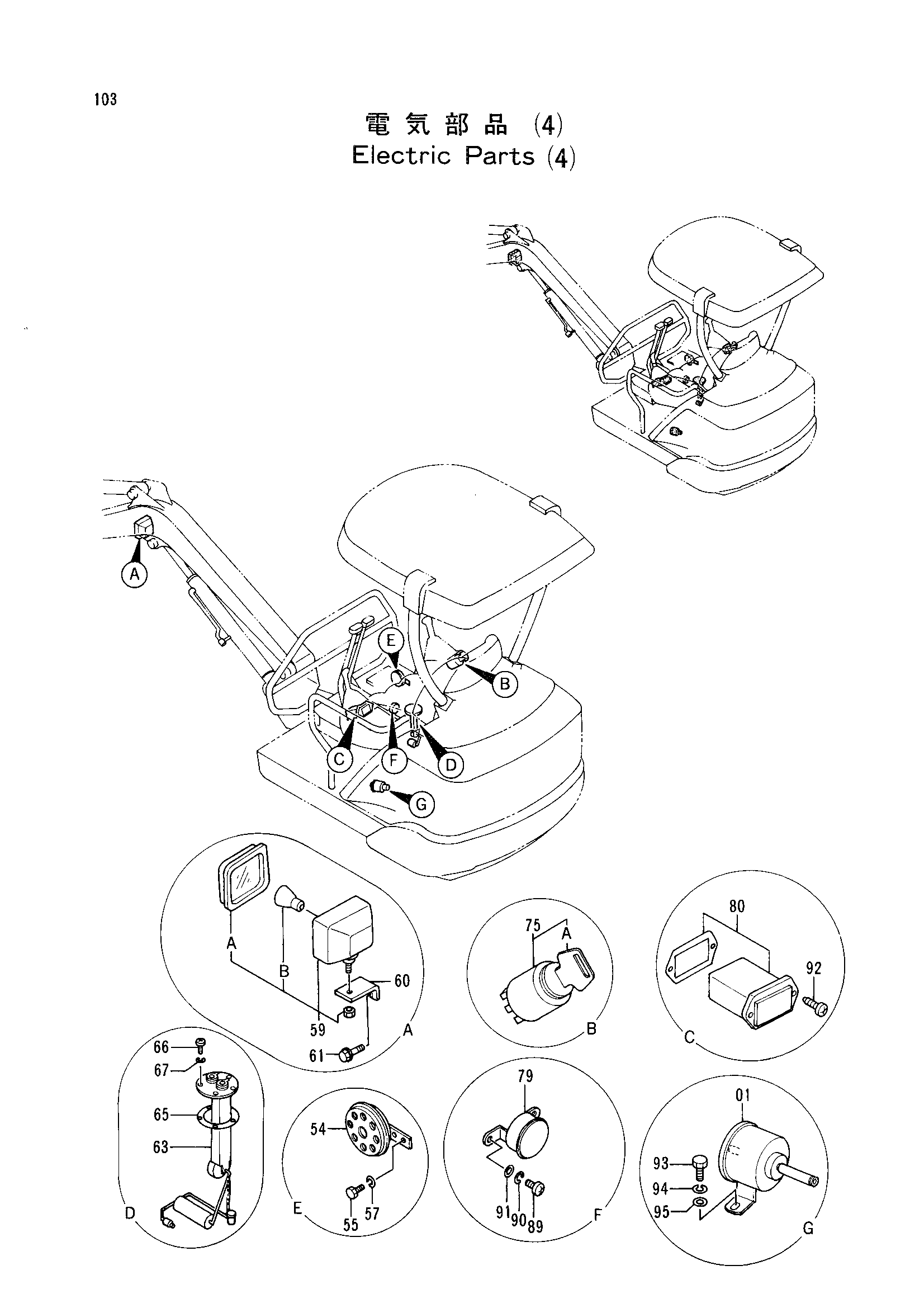

Заводская схема «Электрооборудование (4)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4281144 | Насос топливный | 1 |
| 54 | 4278110 | Звуковой сигнал | 1 |
| 55 | J900616 | Болт | 2 |
| 57 | A590906 | Пружинная шайба | 2 |
| 59 | 4279637 замена: 4344012 | Фара | 1 |
| 59 | 4344012 | Фара | 1 |
| 59A | 4268995 | Рассеиватель | 1 |
| 59B | 4268996 | Лампа | 1 |
| 60 | 4279638 | Стойка | 1 |
| 61 | J011225 | Болт с шайбой | 1 |
| 63 | 4277423 | Поплавок | 1 |
| 65 | 4504289 | Манжета | 1 |
| 66 | M430510 | Винт | 5 |
| 67 | A590905 | Пружинная шайба | 5 |
| 75 | 4288458 | Замок зажигания | 1 |
| 75A | 4187759 | Шпонка (1=2 детали) | 1 |
| 79 | 4279591 | Зуммер | 1 |
| 80 | 4281140 | Измеритель хоур | 1 |
| 89 | M430510 | Винт | 2 |
| 90 | A590905 | Пружинная шайба | 2 |
| 91 | A590105 | Плоская шайба | 2 |
| 92 | 4288455 | Винт | 2 |
| 93 | J900616 | Болт | 2 |
| 94 | A590906 | Пружинная шайба | 2 |
| 95 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
