Коленчатый вал, поршень и маховик — HITACHI EX12

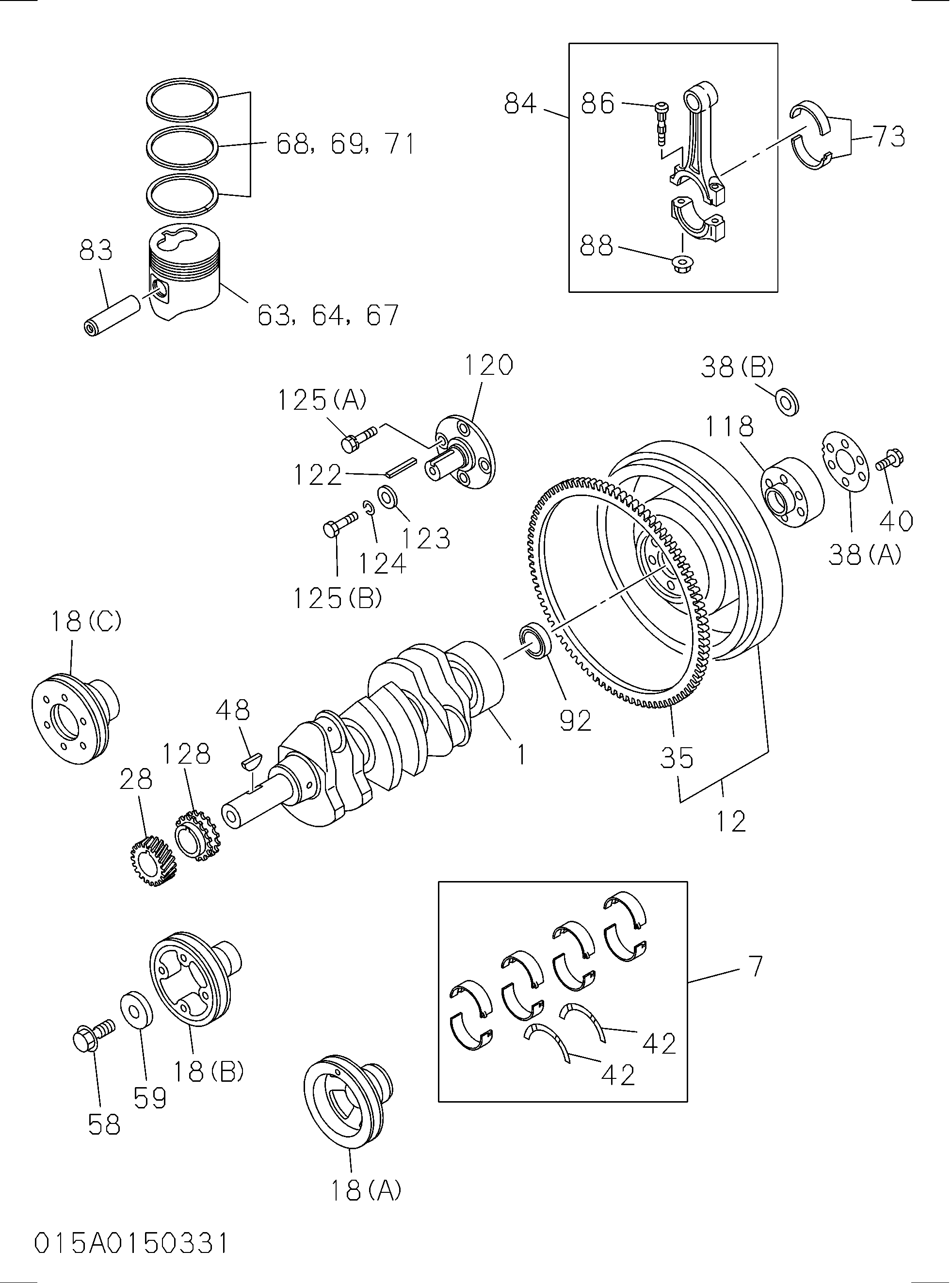

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8943803791 | Коленчатый вал | 1 |
| 7 | 8944112911 | Металлический комплект коленчатый вал, стандарт | 1 |
| 12 | 8970227450 | Маховик | 1 |
| 18(A) | 5123712813 | Шкив CR/вал | 1 |
| 28 | 8944727940 | Шестерня CR/вал | 1 |
| 35 | 9123330321 | Шестерня кольцо | 1 |
| 38(B) | 8970232680 | Шайба маховик | 6 |
| 40 | 5090700061 | Болт маховик | 6 |
| 42 | 5115990023 | Шайба упорный, CR/вал | 2 |
| 48 | 8942016410 | Шпонка воодруфф, CR/вал | 1 |
| 58 | 8943860790 | Болт CR/вал шкив | 1 |
| 59 | 8941347920 | Шайба CR/вал шкив | 1 |
| 63 | 8944115682 | Поршень | 3 |
| 64 | 8941373992 | Поршень O/S=0.50 | 3 |
| 67 | 8941373982 | Поршень O/S=0.25 | 3 |
| 68 | 8944112951 | Кольцо комплект поршень, стандарт | 3 |
| 69 | 8944206740 | Кольцо комплект поршень, O/S=0.50 | 3 |
| 71 | 8944206720 | Кольцо комплект поршень, O/S=0.25 | 3 |
| 73 | 5122710141 | Металлический комплект конн шток, стандарт | 3 |
| 83 | 5122110251 | Палец поршень | 3 |
| 84 | 8970200650 | Шток в сборе конн | 3 |
| 86 | 8941075501 | Болт коннрод | 6 |
| 88 | 8942409020 | Гайка коннрод | 6 |
| 128 | 5125210343 | Колесо тиминг, коленчатый вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
