Управление педаль (стрела поворот) — HITACHI EX12

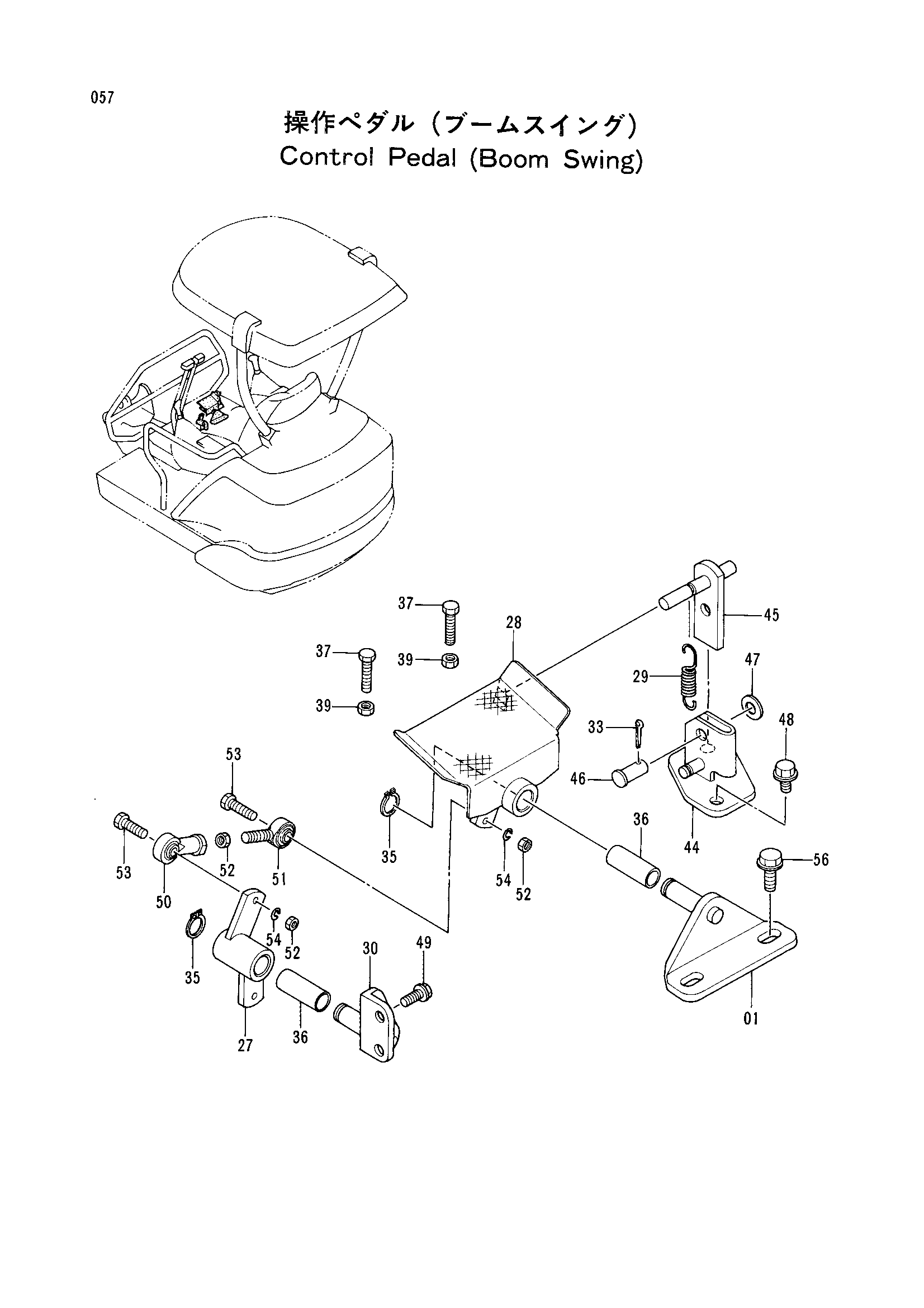

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052454 | Кронштейн | 1 |
| 27 | 8052455 | Ринк | 1 |
| 28 | 8052458 | Педаль поворот | 1 |
| 29 | 4279604 | Пружина | 1 |
| 30 | 9738190 | Кронштейн | 1 |
| 33 | A763016 | Шплинт | 1 |
| 35 | 991338 | Стопорное кольцо | 2 |
| 36 | 4280301 | Втулка | 4 |
| 37 | J900825 | Болт | 2 |
| 39 | M500807 | Гайка | 2 |
| 44 | 8052456 | Кронштейн ограничитель | 1 |
| 45 | 8052453 | Рукоять ограничитель | 1 |
| 46 | 4287795 | Палец | 1 |
| 47 | A590110 | Плоская шайба | 1 |
| 48 | J010816 | Болт с шайбой | 2 |
| 49 | J010816 | Болт с шайбой | 2 |
| 50 | 4287796 | Концевой шток | 1 |
| 51 | 4287797 | Концевой шток | 1 |
| 52 | M500807 | Гайка | 3 |
| 53 | J900830 | Болт | 2 |
| 54 | A590908 | Пружинная шайба | 2 |
| 56 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
