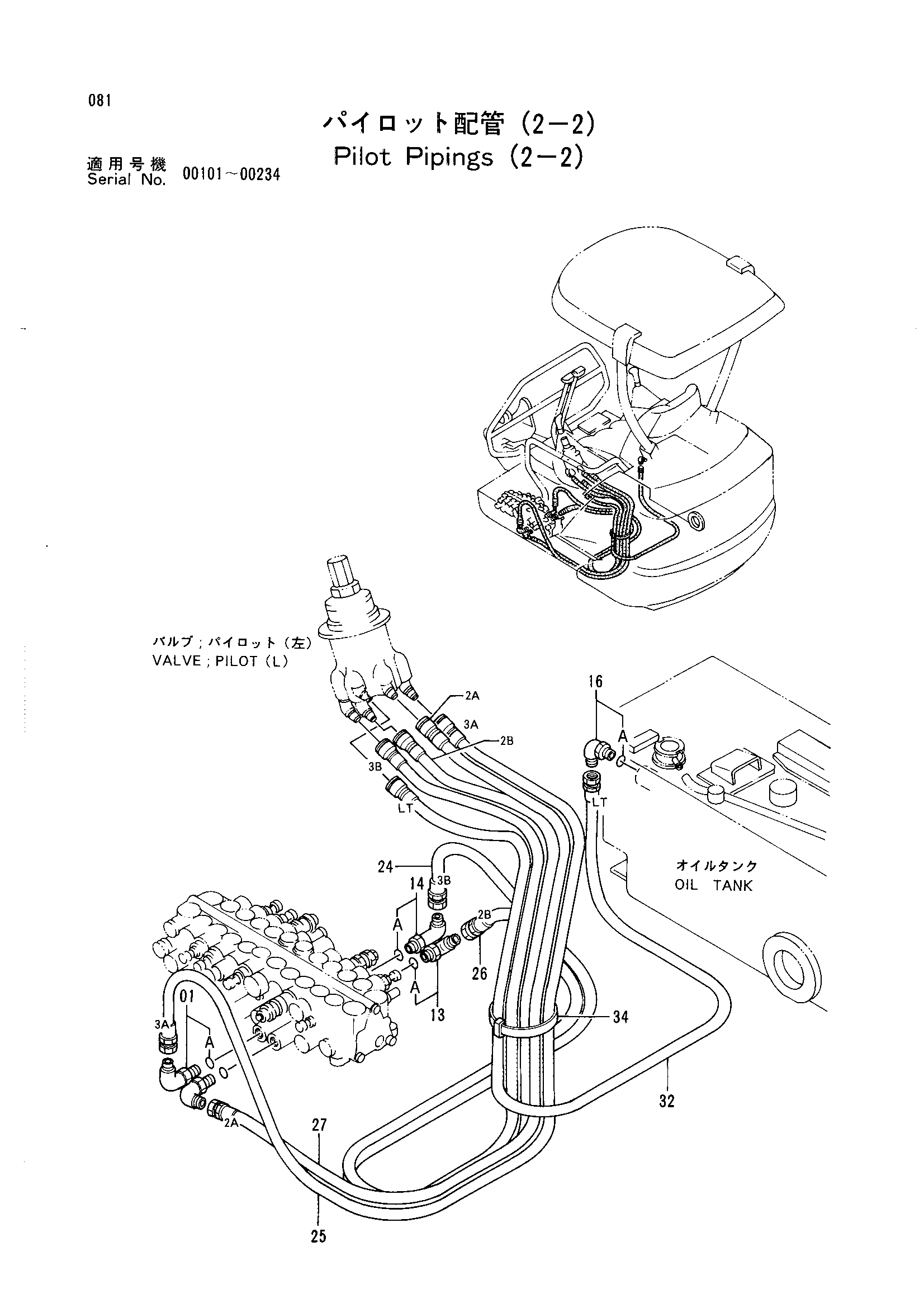

Пилотный трубопроводы (2-2) — HITACHI EX12
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4279119 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4289222 | Шланг | 1 |
| 25 | 4289221 | Шланг | 1 |
| 26 | 4289224 | Шланг | 1 |
| 27 | 4289223 | Шланг | 1 |
| 32 | 4290971 | Шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
