Дополнительный трубопроводы (верхняя платформа) — HITACHI EX12

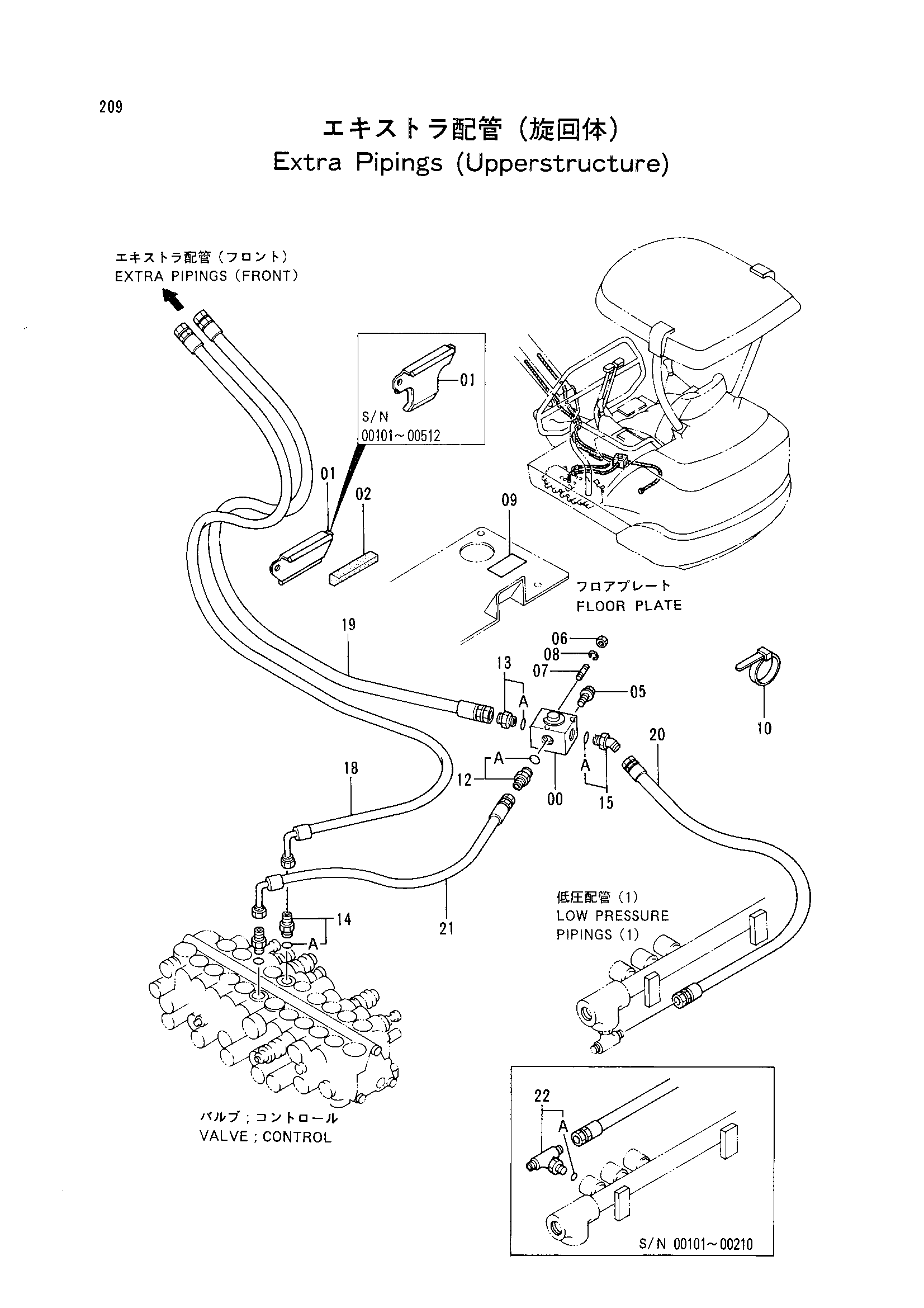

Заводская схема «Дополнительный трубопроводы (верхняя платформа)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289225 | Клапан селектор | 1 |
| 01 | 8053004 замена: 8056206 | Хомут шланга | 1 |
| 01 | 8056206 | Хомут шланга | 1 |
| 02 | 4279303 | Втулка | 1 |
| 05 | J010820 | Болт с шайбой | 1 |
| 06 | M500807 | Гайка | 1 |
| 07 | 4291617 | Болт шпилька | 1 |
| 08 | A590908 | Пружинная шайба | 1 |
| 09 | 4299847 | Информационная табличка(кханге OF клапан) | 1 |
| 10 | 4055312 | Ленточный зажим | 4 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4210361 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200326 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4287955 замена: 4311413 | Шланг | 1 |
| 18 | 4311413 | Шланг | 1 |
| 19 | 4293951 замена: 4311414 | Шланг | 1 |
| 19 | 4311414 замена: 4330116 | Шланг | 1 |
| 19 | 4330116 | Шланг | 1 |
| 20 | 4289358 | Шланг | 1 |
| 21 | 4293952 замена: 4330115 | Шланг | 1 |
| 21 | 4330115 | Шланг | 1 |
| 22 | 4221224 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
