Основной трубопроводы (1) — HITACHI EX12

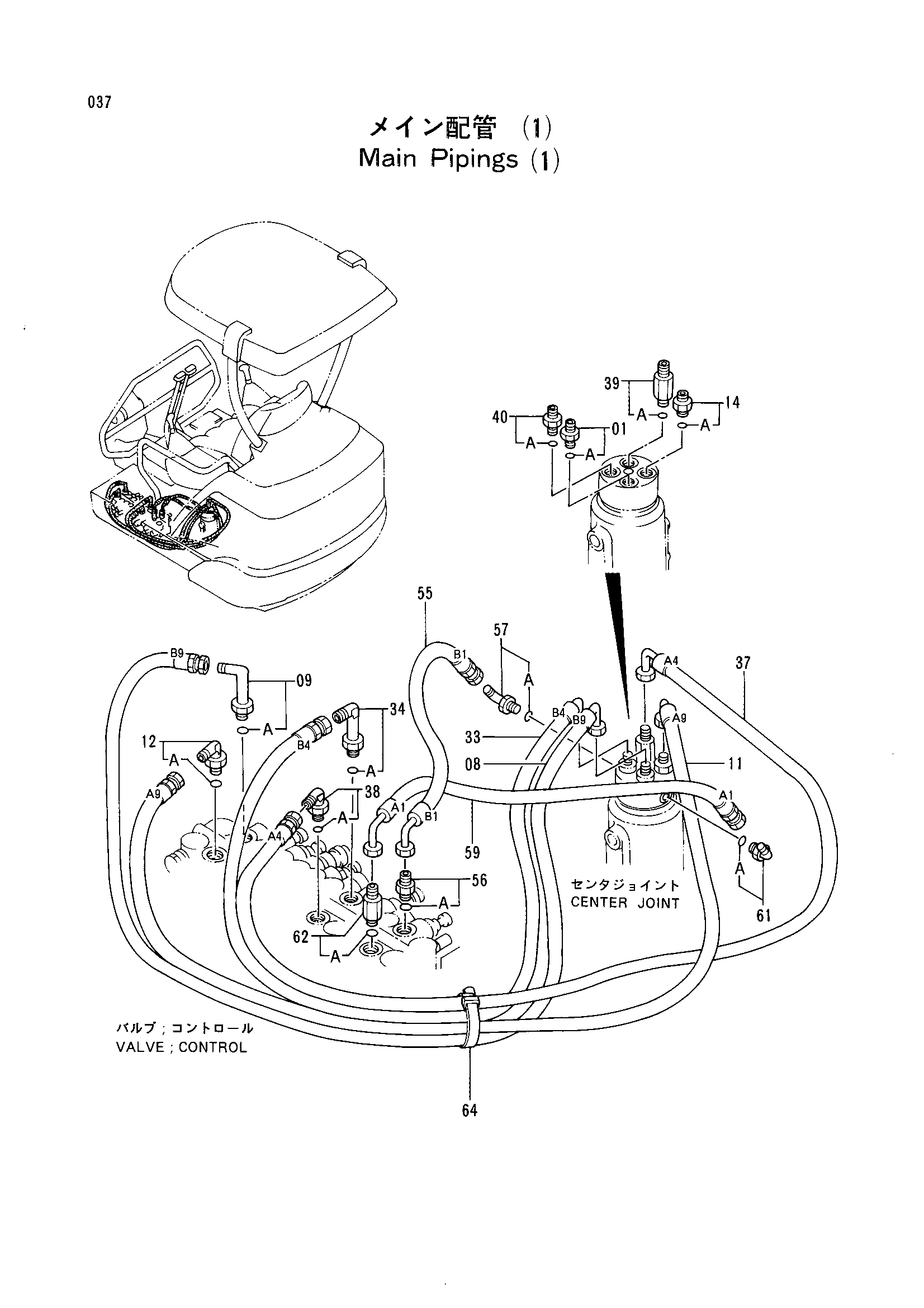

Заводская схема «Основной трубопроводы (1)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289226 | Адаптер | 1 |
| 01A | R26448R | Уплотнительное кольцо | 1 |
| 08 | 4289342 замена: 4324143 | Шланг | 1 |
| 08 | 4324143 | Шланг | 1 |
| 09 | 4277650 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4289343 замена: 4324144 | Шланг | 1 |
| 11 | 4324144 | Шланг | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4278867 | Адаптер | 1 |
| 14A | R26448R | Уплотнительное кольцо | 1 |
| 33 | 4289344 замена: 4324145 | Шланг | 1 |
| 33 | 4324145 | Шланг | 1 |
| 34 | 4277650 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4289345 замена: 4324146 | Шланг | 1 |
| 37 | 4324146 | Шланг | 1 |
| 38 | 4154671 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4277648 | Адаптер | 1 |
| 39A | R26448R | Уплотнительное кольцо | 1 |
| 40 | 4289226 | Адаптер | 1 |
| 40A | R26448R | Уплотнительное кольцо | 1 |
| 55 | 4289346 | Шланг | 1 |
| 56 | 4200468 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4278239 | Угловой штуцер | 1 |
| 57A | 4510185 | Уплотнительное кольцо | 1 |
| 59 | 4289347 | Шланг | 1 |
| 61 | 4278239 | Угловой штуцер | 1 |
| 61A | 4510185 | Уплотнительное кольцо | 1 |
| 62 | 4276964 | Адаптер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
