Навес — HITACHI EX12

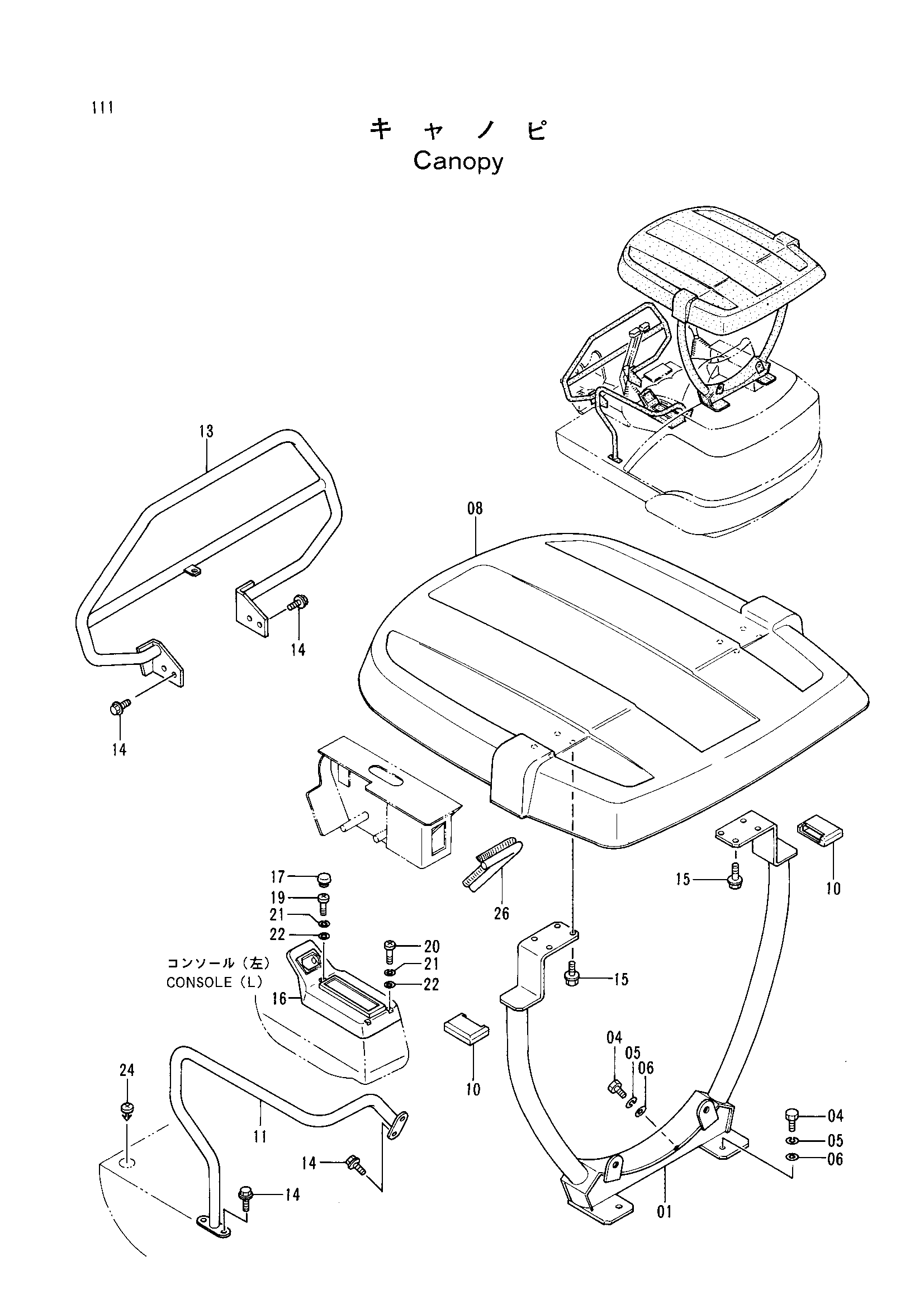

Заводская схема «Навес» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6012458 замена: 6013203 | Павл | 1 |
| 01 | 6013203 | Павл | 1 |
| 04 | J901425 замена: J901435 | Болт | 4 |
| 04 | J901435 | Болт | 4 |
| 05 | A590914 | Пружинная шайба | 4 |
| 06 | A590114 | Плоская шайба | 4 |
| 08 | 4286235 | Рооф | 1 |
| 10 | 3059520 | Амортизатор | 2 |
| 11 | 8052515 | Стойка | 1 |
| 13 | 7025695 | Защитный кожух | 1 |
| 14 | J021025 | Болт с шайбой | 8 |
| 15 | J021030 | Болт с шайбой | 8 |
| 16 | 1016809 | Крышка стойка | 1 |
| 17 | 4288796 | Колпачок | 1 |
| 19 | J850425 | Винт | 1 |
| 20 | J850435 | Винт | 2 |
| 21 | J251004 | Пружинная шайба | 3 |
| 22 | J250004 | Плоская шайба | 3 |
| 24 | 4296301 | Пробка | 2 |
| 26 | 4301215 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
