Основной трубопроводы (3) — HITACHI EX12

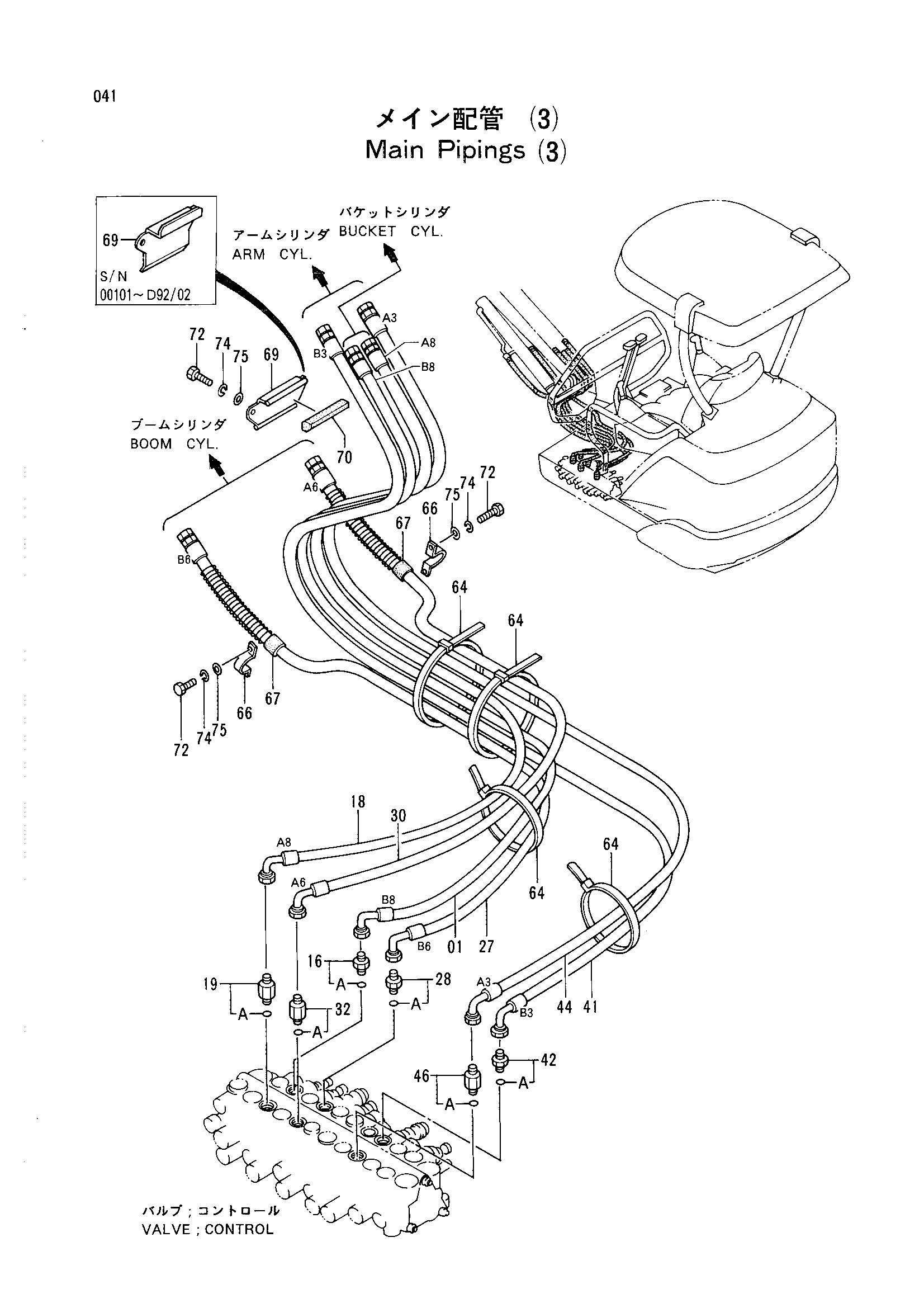

Заводская схема «Основной трубопроводы (3)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289348 замена: 4317846 | Шланг | 1 |
| 01 | 4317846 | Шланг | 1 |
| 16 | 4200468 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4289349 замена: 4317845 | Шланг | 1 |
| 18 | 4317845 | Шланг | 1 |
| 19 | 4276964 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4289350 замена: 4311638 | Шланг | 1 |
| 27 | 4311638 замена: 4317576 | Шланг (с защита) | 1 |
| 27 | 4317576 | Шланг (с защита) | 1 |
| 28 | 4200468 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4289351 замена: 4311639 | Шланг | 1 |
| 30 | 4311639 замена: 4317577 | Шланг (с защита) | 1 |
| 30 | 4317577 | Шланг (с защита) | 1 |
| 32 | 4276964 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4289352 замена: 4317844 | Шланг | 1 |
| 41 | 4317844 | Шланг | 1 |
| 42 | 4200468 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4289353 замена: 4317843 | Шланг | 1 |
| 44 | 4317843 | Шланг | 1 |
| 46 | 4276964 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4055312 | Ленточный зажим | 3 |
| 66 | 4279304 | Хомут шланга | 2 |
| 67 | 4279305 | Втулка | 2 |
| 69 | 3057059 замена: 8056206 | Хомут шланга | 1 |
| 69 | 8056206 | Хомут шланга | 1 |
| 70 | 4279303 | Втулка | 1 |
| 72 | J900820 | Болт | 6 |
| 74 | A590908 | Пружинная шайба | 6 |
| 75 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
