Фуле трубопроводы — HITACHI EX12

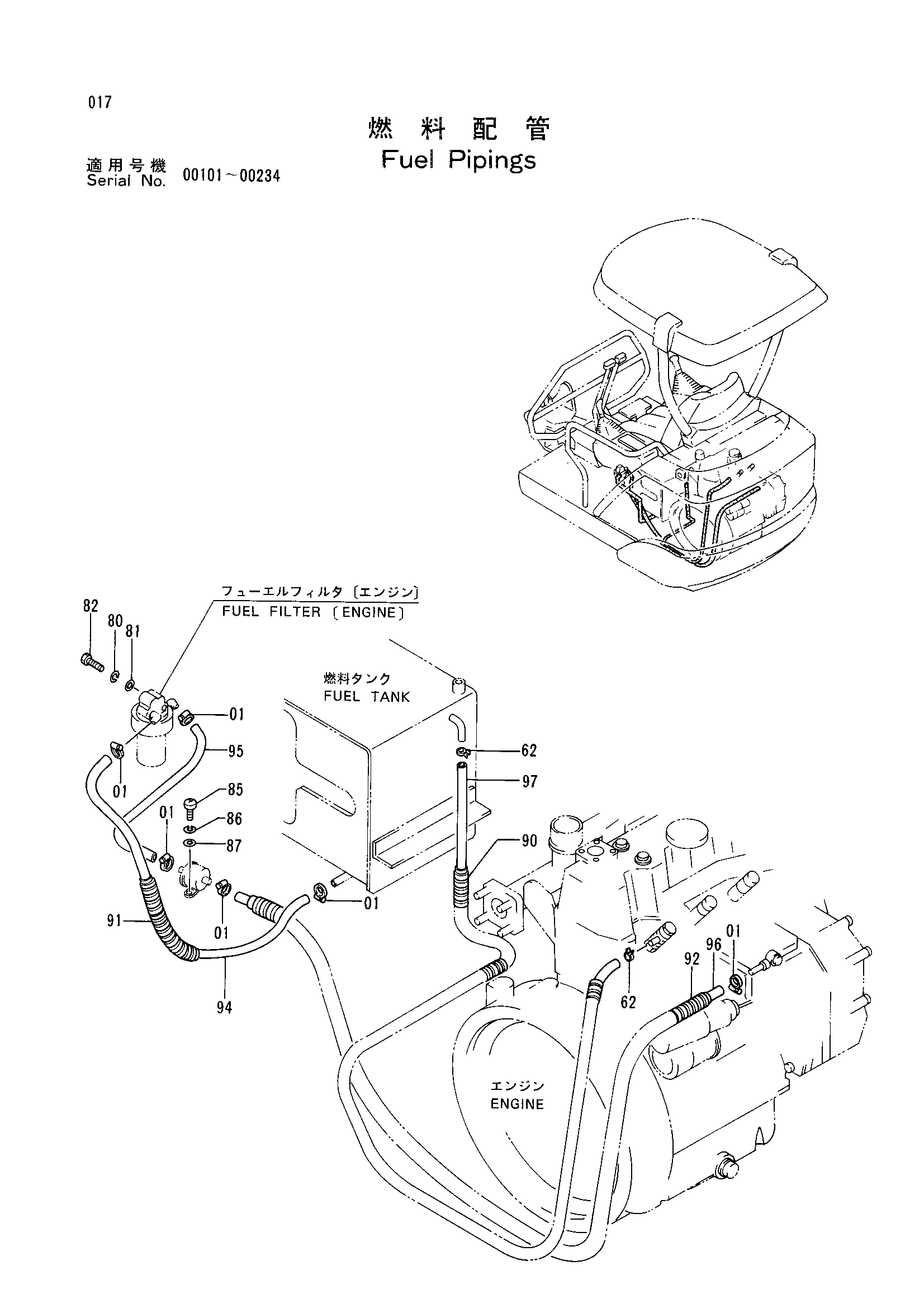

Заводская схема «Фуле трубопроводы» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514700 | Зажим шланг | 6 |
| 62 | 4280436 | Хомут шланга | 2 |
| 80 | A590908 | Пружинная шайба | 1 |
| 81 | A590108 | Плоская шайба | 1 |
| 82 | J900860 | Болт | 1 |
| 85 | M430616 | Винт | 2 |
| 86 | A590906 | Пружинная шайба | 2 |
| 87 | A590106 | Плоская шайба | 2 |
| 90 | 4279510 | Трубка | 1 |
| 91 | 4288233 | Трубка | 1 |
| 92 | 4288234 | Трубка | 1 |
| 94 | 4288232 | Топливный шланг | 1 |
| 95 | 4288230 | Топливный шланг | 1 |
| 96 | 4288231 | Топливный шланг | 1 |
| 97 | 4288229 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
