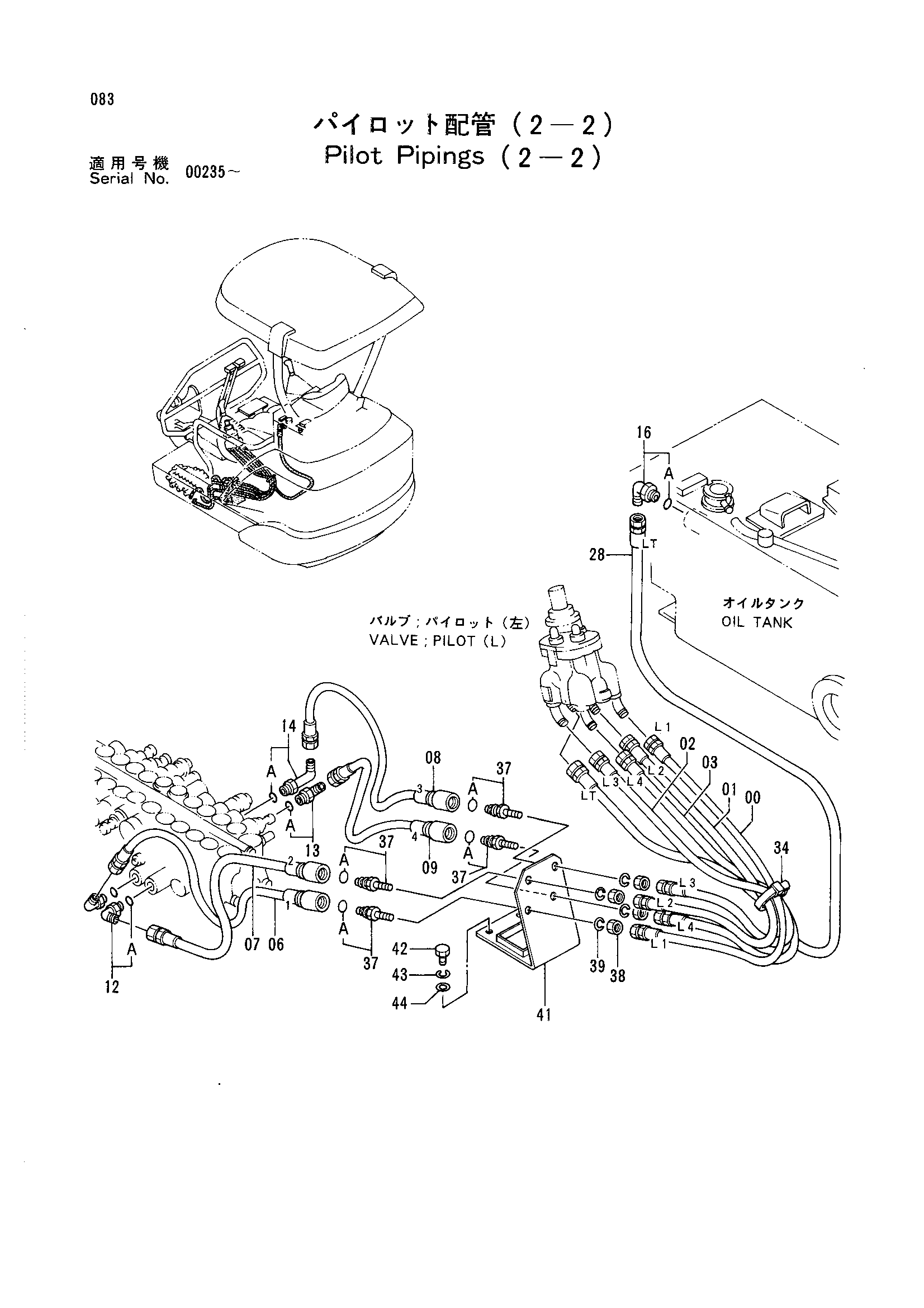

Пилотный трубопроводы (2-2) — HITACHI EX12
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4300012 | Шланг | 1 |
| 01 | 4304400 | Шланг | 1 |
| 02 | 4304401 | Шланг | 1 |
| 03 | 4300015 | Шланг | 1 |
| 06 | 4299736 | Шланг | 1 |
| 07 | 4299737 | Шланг | 1 |
| 08 | 4299738 | Шланг | 1 |
| 09 | 4299739 | Шланг | 1 |
| 12 | 4154670 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4279119 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4300011 | Шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 37 | 4299862 | Адаптер | 4 |
| 37A | 984618 | Уплотнительное кольцо | 1 |
| 38 | 4209198 | Гайка | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 41 | 8054265 | Кронштейн | 1 |
| 42 | J900820 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 44 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
