Воздушный фильтр — HITACHI EX12

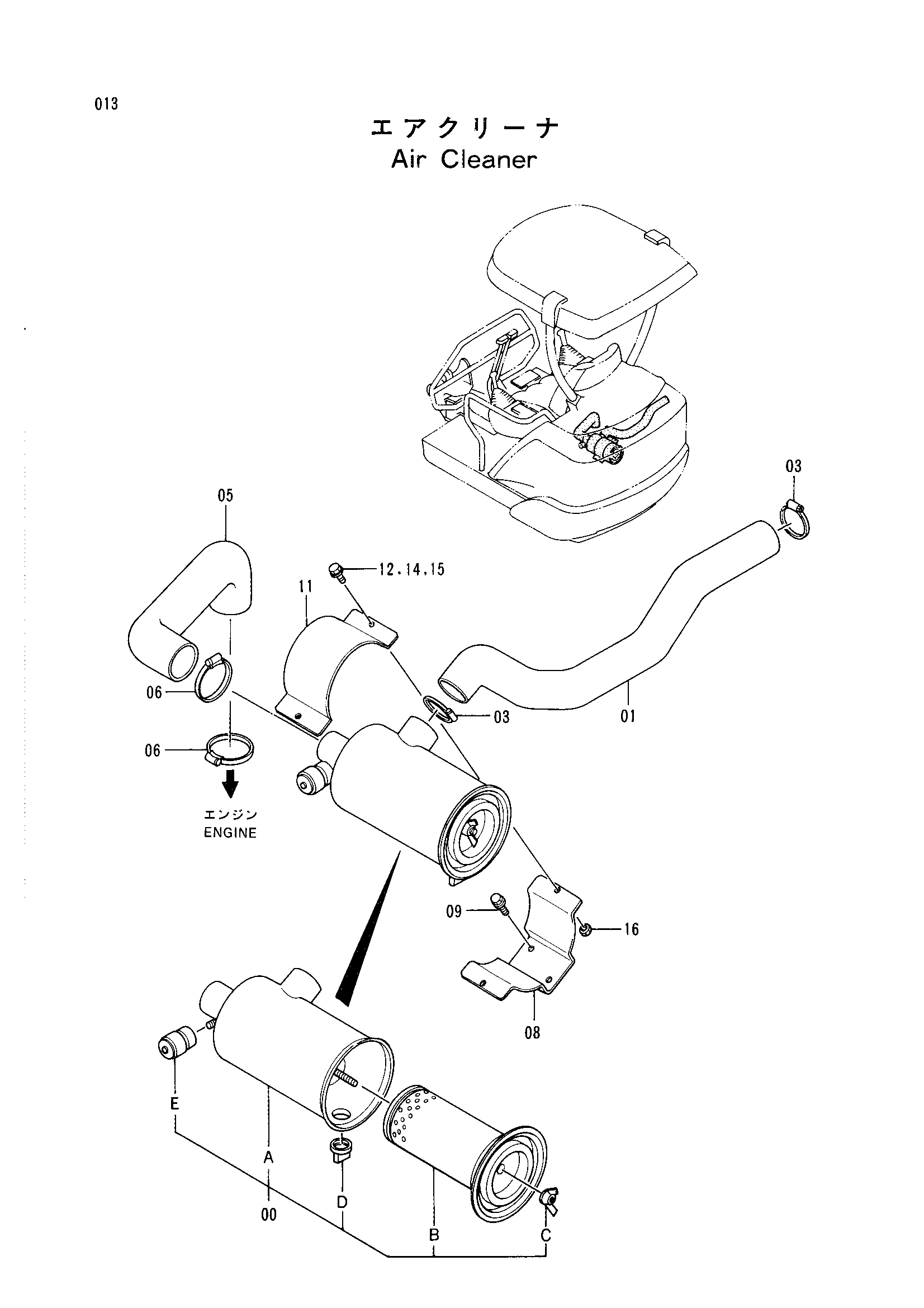

Заводская схема «Воздушный фильтр» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269924 | Фильтр воздушный | 1 |
| 00A | 4296787 | Корпус | 1 |
| 00B | 4294845 | Элемент | 1 |
| 00C | 4296788 | Гайка | 1 |
| 00D | 4296425 | Клапан | 1 |
| 00E | 989355 | Индикатор | 1 |
| 01 | 3058154 | Воздушный шланг | 1 |
| 03 | 4504198 | Хомут шланга | 2 |
| 05 | 3056885 | Резиновый шланг | 1 |
| 06 | 4504198 | Хомут шланга | 2 |
| 08 | 9737458 | Кронштейн | 1 |
| 09 | J011020 | Болт с шайбой | 2 |
| 11 | 4279116 | Лента | 1 |
| 12 | J020825 | Болт с шайбой | 2 |
| 12 | J900825 замена: J020825 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 16 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
