Двигатель — HITACHI EX12

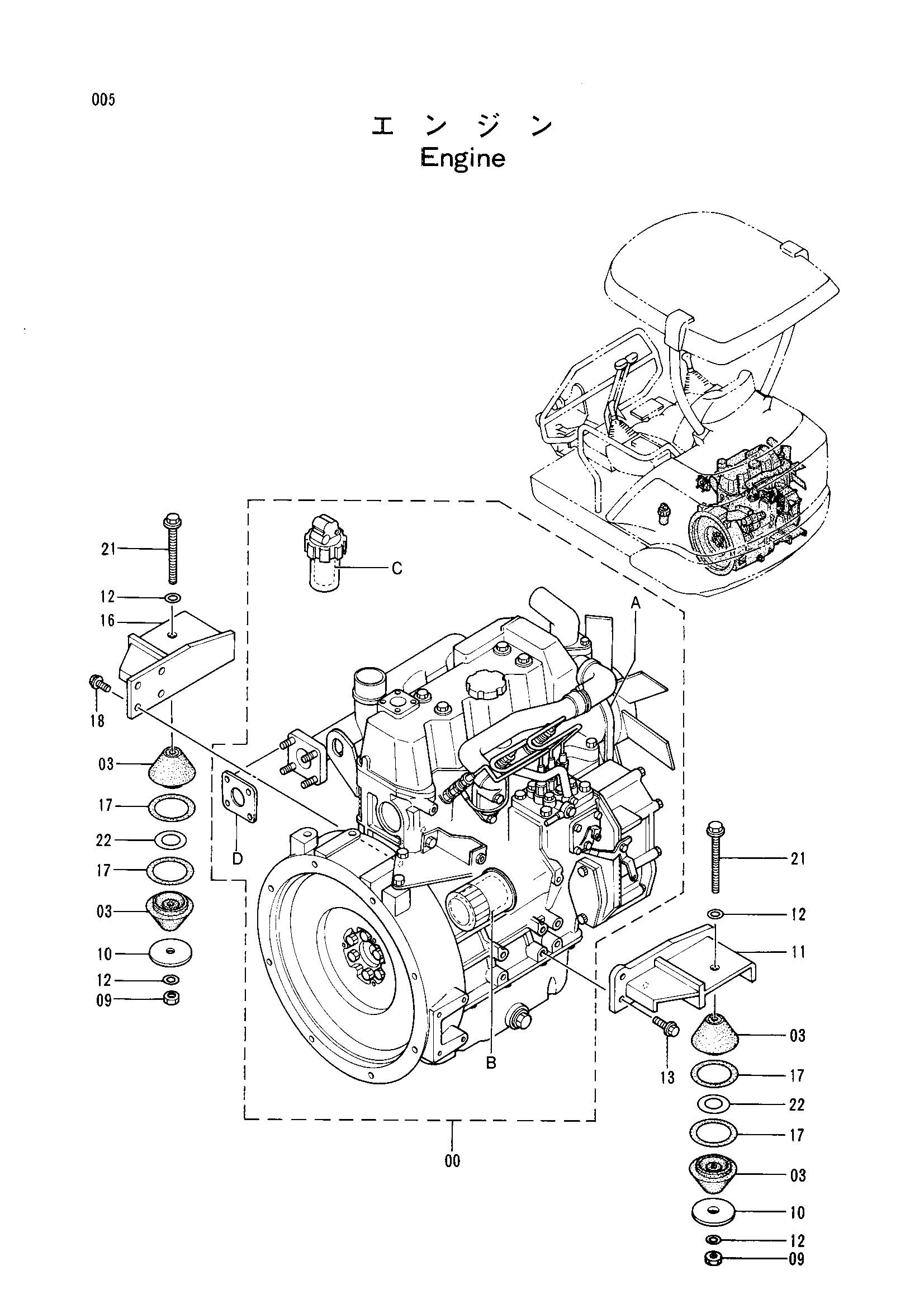

Заводская схема «Двигатель» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274271 | Двигатель | 1 |
| 00A | 4294840 | Ремень вентилятор | 1 |
| 00B | 4294841 | Масляный фильтр | 1 |
| 00C | 4294842 | Топливный фильтр | 1 |
| 00D | 4293197 | Прокладка | 1 |
| 03 | 4295362 | Резиновая прокладка | 4 |
| 09 | J950012 | Гайка | 2 |
| 10 | 4278824 | Пластина | 2 |
| 11 | 7024604 | Правый кронштейн | 1 |
| 12 | J222012 | Шайба | 4 |
| 13 | J011025 | Болт с шайбой | 3 |
| 16 | 7024605 | Левый кронштейн | 1 |
| 17 | 4288235 | Резиновая прокладка | 4 |
| 18 | J011025 | Болт с шайбой | 4 |
| 21 | J901201 | Болт | 2 |
| 21 | J931201 замена: J901201 | Болт | 2 |
| 22 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
