Фуле трубопроводы — HITACHI EX12

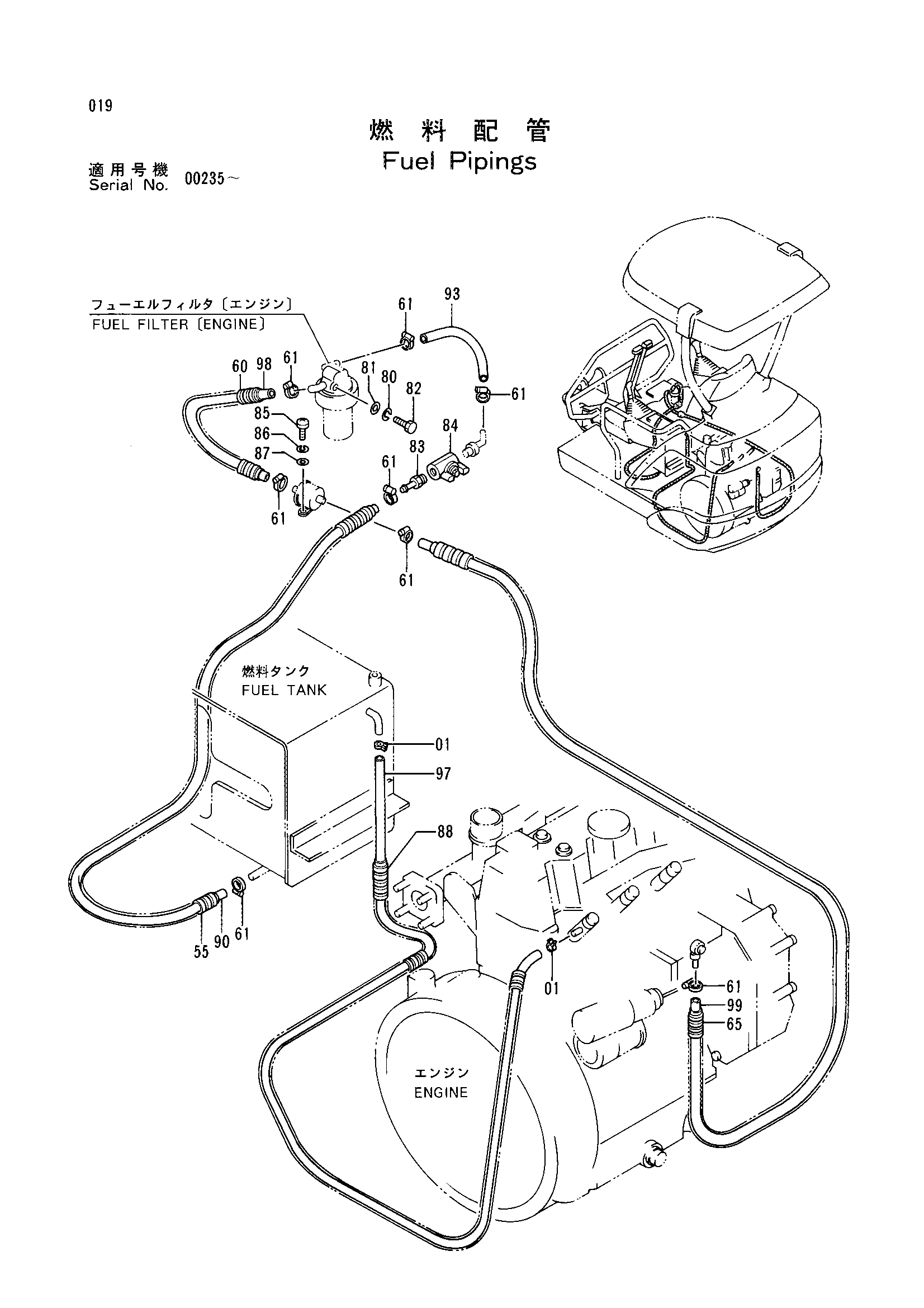

Заводская схема «Фуле трубопроводы» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280436 | Хомут шланга | 2 |
| 01 | 4508575 | Хомут шланга | 2 |
| 55 | 4299653 | Трубка | 1 |
| 60 | 4299654 | Трубка | 1 |
| 61 | 4514700 | Зажим шланг | 8 |
| 65 | 4299655 | Трубка | 1 |
| 80 | A590908 | Пружинная шайба | 1 |
| 81 | A590108 | Плоская шайба | 1 |
| 82 | J900860 | Болт | 1 |
| 83 | 9739335 | Разъём | 1 |
| 84 | 4216448 | Шаровой клапан | 1 |
| 85 | M430616 | Винт | 2 |
| 86 | A590906 | Пружинная шайба | 2 |
| 87 | A590106 | Плоская шайба | 2 |
| 88 | 4279509 | Трубка | 1 |
| 88 | 4319951 | Трубка | 1 |
| 90 | 4299656 | Топливный шланг | 1 |
| 93 | 4299657 | Топливный шланг | 1 |
| 97 | 4288229 | Топливный шланг | 1 |
| 97 | 4317376 | Топливный шланг | 1 |
| 98 | 4299658 | Топливный шланг | 1 |
| 99 | 4299659 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
