Рама — HITACHI EX12

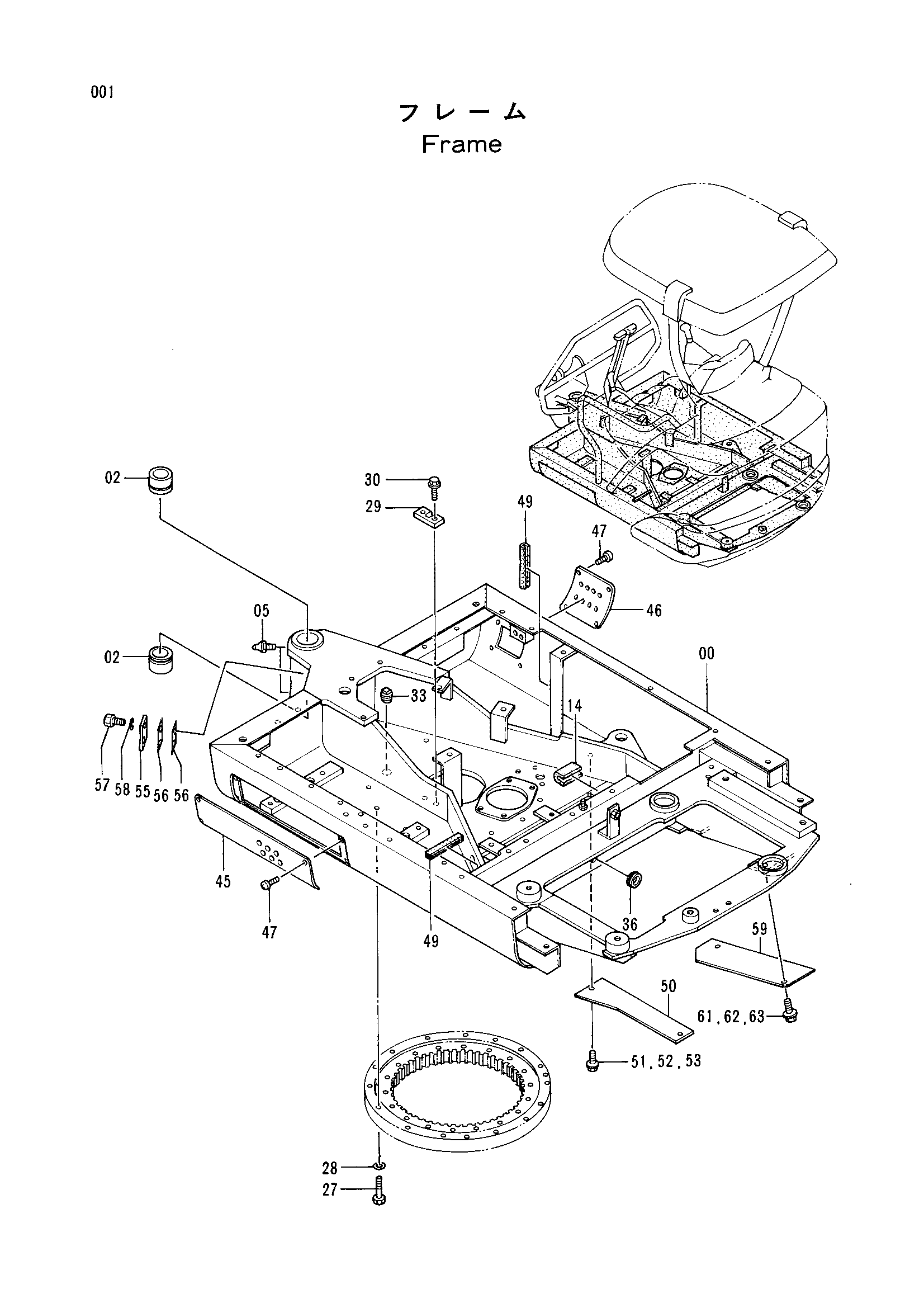

Заводская схема «Рама» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003304 | Рама основной | 1 |
| 02 | 4277801 | Втулка | 2 |
| 02 | 4297270 | Втулка | 2 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 14 | 4288797 | Амортизатор | 1 |
| 27 | J931055 | Болт | 16 |
| 28 | 4114402 | Шайба | 16 |
| 29 | 4277946 | Ограничитель | 1 |
| 30 | J011030 | Болт с шайбой | 2 |
| 33 | 94-2026 | Пробка | 1 |
| 36 | 4274544 | Резиновая втулка | 1 |
| 45 | 2033036 | Крышка | 1 |
| 46 | 4298856 | Крышка | 1 |
| 47 | M470816 | Винт | 4 |
| 47 | M470816 | Винт | 8 |
| 49 | 4288279 | Амортизатор | 2 |
| 50 | 4288358 | Пластина | 1 |
| 51 | J010816 | Болт с шайбой | 2 |
| 51 | J900816 замена: J010816 | Болт | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 53 | A590108 | Плоская шайба | 2 |
| 55 | 4288580 | Пластина | 1 |
| 56 | 4288582 | Регулировочная шайба | 2 |
| 57 | M341016 | Болт | 2 |
| 58 | 984054 | Пружинная шайба | 2 |
| 59 | 4291303 | Пластина | 1 |
| 61 | J010816 | Болт с шайбой | 2 |
| 61 | J900816 замена: J010816 | Болт | 2 |
| 62 | A590908 | Пружинная шайба | 2 |
| 63 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
