Нижний давление трубопроводы (2) — HITACHI EX12

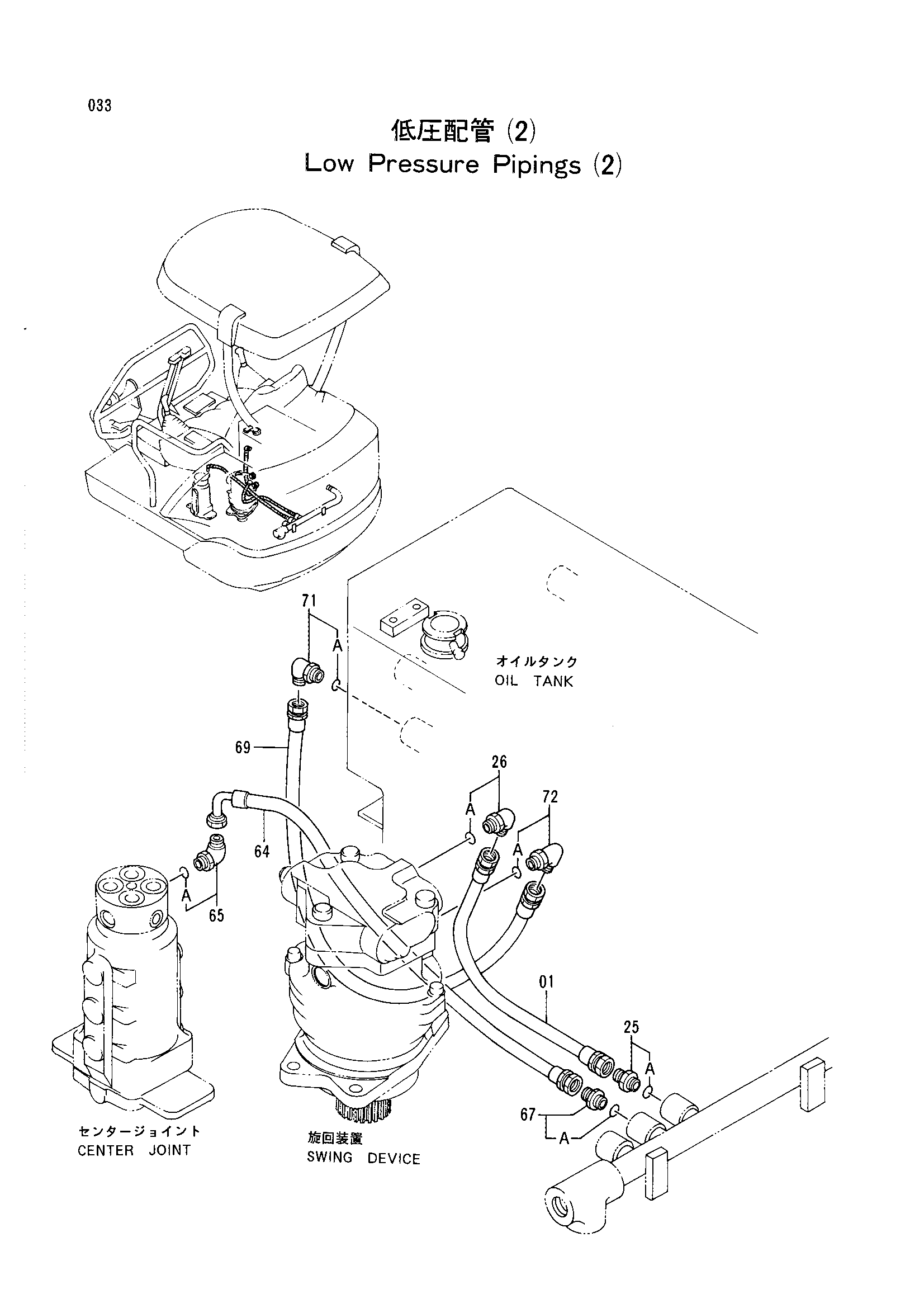

Заводская схема «Нижний давление трубопроводы (2)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289360 | Шланг | 1 |
| 25 | 4200466 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4289361 | Шланг | 1 |
| 65 | 4278239 | Угловой штуцер | 1 |
| 65A | 4510185 | Уплотнительное кольцо | 1 |
| 67 | 4200468 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4248681 | Шланг | 1 |
| 71 | 4200470 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4200470 | Угловой штуцер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
