Пилотный трубопроводы (1-2) — HITACHI EX12

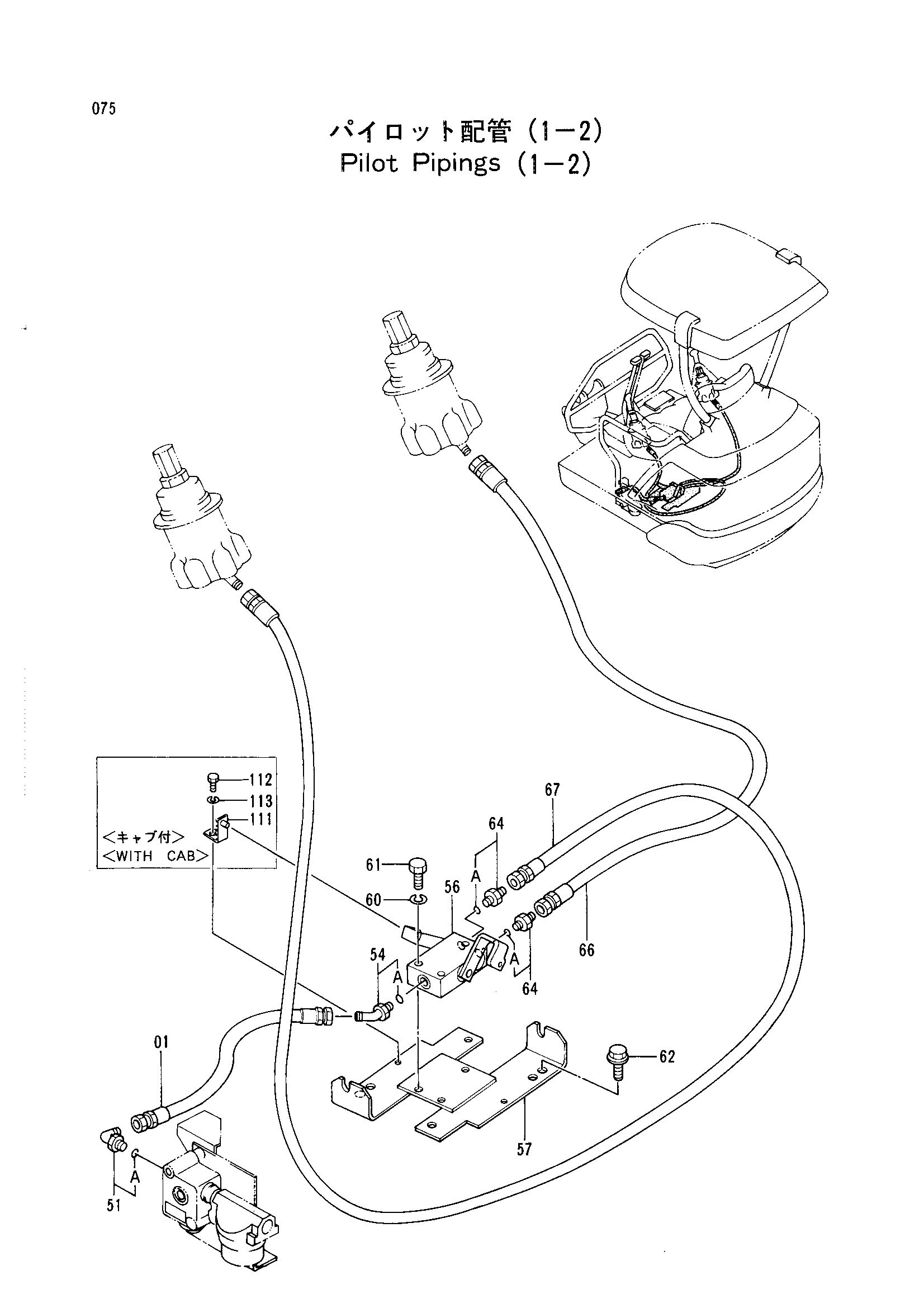

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289394 | Шланг | 1 |
| 51 | 4154671 | Угловой штуцер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4190244 | Угловой штуцер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4271464 | Запорный клапан | 1 |
| 57 | 7024610 | Кронштейн | 1 |
| 60 | A590908 | Пружинная шайба | 3 |
| 61 | J900850 | Болт | 3 |
| 62 | J021025 | Болт с шайбой | 4 |
| 64 | 4200465 | Адаптер | 2 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4289426 | Шланг | 1 |
| 67 | 4289427 | Шланг | 1 |
| 111 | 9738310 | Ограничитель | 1 |
| 112 | J900814 | Болт | 1 |
| 113 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
